1. Планирование на этапе черновой отделки: как инженерные требования предотвращают переделки и сохраняют гарантию
Планирование зоны установки климатического оборудования на этапе черновой отделки — критически важный шаг, который часто приносят в жертву интерьерной эстетике. Мы не будем повторять базовые принципы работы техники: здесь фокус исключительно на инженерных требованиях и строительных нормах. Ошибка в расчёте технологических отступов или организации дренажа на стадии ремонта неизбежно ведёт к дорогостоящим переделкам, протечкам на чистовой отделке и аннулированию заводской гарантии.
Важно понимать: универсальных цифр не существует. Конкретные правила подготовки, выбора места и согласования всегда указаны в техническом паспорте модели. Ниже приведены усреднённые нормативы, основанные на актуальных СП и рекомендациях ведущих производителей. Перед началом работ обязательно сверьте их с инструкцией вашего устройства и локальными регламентами управляющей компании.
2. Нормы и правила размещения внутреннего блока
Внутренний модуль отвечает за теплообмен и распределение воздушных масс. Его правильное размещение напрямую влияет на КПД системы, уровень шума и долговечность электроники. Технологические зазоры необходимы для беспрепятственного забора воздуха через верхнюю решётку и его выброса через жалюзи без создания турбулентных зон.
Минимальные отступы для бытовых моделей (мощностью до 3,5 кВт):
- - От потолка: не менее 10–15 см. Меньший зазор блокирует всасывание, что приводит к локальному обмерзанию испарителя и снижению холодопроизводительности на 15–20%.
- - От боковых стен: от 5 до 10 см с каждой стороны. Необходимо для обслуживания воздушного фильтра, снятия корпуса и корректной работы системы распределения воздуха.
- - От пола: минимум 200 см. Обеспечивает равномерное распределение холодного потока без эффекта сквозняка в зоне дыхания.
- - От мебели и штор: 50–70 см. Текстиль и предметы интерьера выступают аэродинамическими препятствиями, вызывая повышенный шум и неравномерное охлаждение.
Существуют строгие запретные зоны. Категорически запрещено монтировать блок над радиаторами отопления или в глухих нишах без принудительной вентиляции. Перепады температур искажают показания термодатчика, а застой воздуха провоцирует рост плесени внутри дренажного поддона. Также исключается размещение над компьютерной техникой и источниками агрессивных испарений.
Несущая способность стены должна выдерживать статическую нагрузку от 15 до 30 кг. Крепление на гипсокартон без закладных деревянных брусьев или металлических траверс недопустимо. Вибрации компрессора быстро расшатают дюбели, вызывая дребезг и риск падения. Направление воздушного потока следует планировать так, чтобы струя не била в кровать. Оптимально направлять поток вдоль длинной стены для быстрого перемешивания объёма.

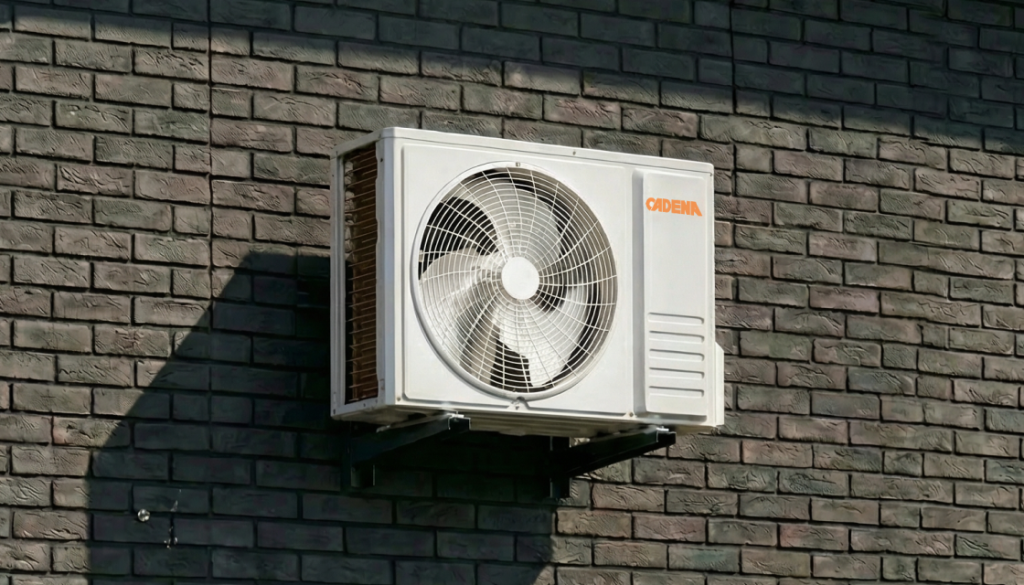

3. Требования к установке наружного блока
Внешний модуль размещают на фасаде, балконе или кровле. Здесь вступают в силу не только технические, но и санитарно-гигиенические нормы. Согласно СП 54.13330.2022 и требованиям Роспотребнадзора, уровень шума от наружного блока в жилой зоне не должен превышать 40 дБА днём и 30 дБА ночью.
Базовые отступы при монтаже кондиционера для наружного блока:
- - От соседних окон и балконов: минимум 3 метра по горизонтали. Горячий воздушный выброс не должен попадать в жилые помещения соседей.
- - От вентиляционных шахт и газопроводов: не менее 1,5 метра. Предотвращает смешивание вытяжки с продуктами сгорания или утечку газа в зону забора воздуха.
- - От забора или ограждения: 30–50 см. Необходимо для свободной циркуляции воздуха через конденсатор и доступа для сервиса.
- - От козырька или крыши: не менее 100 см сверху. Исключает накопление снежных масс и капели, которые могут повредить лопасти вентилятора.
Юридические нюансы размещения на фасаде требуют отдельного внимания. Фасад является общедомовым имуществом. Самовольный монтаж может повлечь предписание на демонтаж по решению суда и штраф. В исторических зданиях установка на лицевой стороне часто запрещена полностью. Требуется письменное разрешение УК, иногда — проект размещения.
Кронштейны должны выдерживать вес модуля с трёхкратным запасом прочности. Учитывайте ветровую и снеговую нагрузку региона. Прямое воздействие солнца на конденсатор снижает эффективность теплоотдачи на 15–20%. Рекомендуется устанавливать защитный козырёк или размещать блок в теневой зоне. Обязательно обеспечьте свободный доступ к сервисным клапанам для чистки радиатора, заправки фреона и диагностики.
4. Организация отвода конденсата
Конденсат образуется на холодном испарителе внутреннего блока при контакте тёплого влажного воздуха с поверхностью ниже точки росы. В жаркую погоду бытовой кондиционер мощностью 2,5 кВт может вырабатывать от 1 до 2,5 литров воды в час. Игнорирование этого объёма ведёт к протечкам и грибковому поражению стен.
При самотёчной системе уклон дренажной трубки должен составлять строго 1–2 см на каждый погонный метр. Формула расчёта проста: угол наклона ≈ arctg(0,01–0,02) ≈ 0,5–1,1°. Провисание магистрали создаёт гидравлические карманы, где скапливается вода и размножаются бактерии. Подключение к канализации обязано включать сифон или гидрозатвор. Без него запахи из стояка проникнут в помещение, а при засоре сточные воды направятся в кондиционер.
Если конструктивные особенности помещения не позволяют выдержать уклон, применяют дренажный насос (помпу). Устройство принудительно откачивает жидкость на высоту до 1–1,5 метра. Плюсы: гибкость трассы, скрытый монтаж. Минусы: дополнительный шум, зависимость от электросети, необходимость промывки поплавкового датчика. При длине напорной магистрали свыше 5 метров требуется расчёт гидравлического сопротивления.
|
Критерий |
Самотёк |
Дренажная помпа |
Когда выбирать |
|---|---|---|---|
| Уклон трассы | Обязателен 1–2 см/м | Не требуется | Помпа — при отсутствии уклона |
| Шум | Отсутствует | 25–35 дБ (слышен в тишине) | Самотёк — для спален |
| Обслуживание | Промывка 1 раз в год | Промывка + проверка насоса 2 раза в год | Помпа — при сложной трассе |
| Риск протечки | Низкий при соблюдении уклона | Средний (зависит от электрики) | Самотёк надёжнее в долгосрочной перспективе |
При работе в режиме обогрева зимой на улице дренаж может замерзнуть. Для предотвращения обледенения применяют греющий кабель с термостатом или выводят трубку в отапливаемое помещение. Сброс конденсата напрямую на улицу без подогрева зимой запрещён: лёд нарастает на стенке, блокируя отток, и вода переливается через край поддона.
5. Как согласовать длину и трассу между блоками
Фреоновая магистраль связывает испаритель и конденсатор. Для бытовых сплит-систем стандартная заводская длина трассы составляет 3–5 метров. Превышать допустимые значения без расчёта дозировки хладагента категорически нельзя. Каждый дополнительный метр требует добавления фреона (обычно 15–30 г/м). Избыток или недостаток хладагента приводит к перегрузке компрессора и потере мощности.
Перепад высот между блоками также регламентирован. Для систем до 3,5 кВт максимальная разница высот обычно не превышает 5–7 метров. Больший перепад создаёт гидростатическое давление, препятствующее возвращению масла в компрессор. Масло остаётся в трубках, компрессор работает «на сухую» и выходит из строя. При перепаде свыше 3 метров обязательно формирование маслоподъёмной петли каждые 4–6 метров вертикали.
Крепление кронштейнов и трассы требует строгого соблюдения инженерных правил. Теплоизоляция трубок должна быть непрерывной, без разрывов на стыках. Зазоры приводят к конденсации влаги на меди и потере холода. Магистраль необходимо крепить к стене каждые 0,5–0,8 метра. Провисание усиливает вибрацию и ускоряет износ изоляции. Прямое попадание солнечных лучей на фреонопровод недопустимо. Ультрафиолет разрушает вспененный каучук, а перегрев трубки повышает давление в системе.
|
Параметр |
Внутренний блок |
Внешний блок |
Источник нормы |
|---|---|---|---|
| Отступ от потолка/козырька | 10–15 см | ≥ 100 см | СП 60.13330.2020, мануалы производителей |
| Отступ от боковых преград | 5–10 см | ≥ 30 см (забор), ≥ 3 м (окна) | СП 54.13330.2022, СанПиН 1.2.3685-21 |
| Высота от пола | ≥ 200 см | ≥ 250 см (от земли/балкона) | ГОСТ Р 58031-2017 |
| Допустимая длина трассы | До 15–20 м (с дозаправкой) | До 15–20 м (с дозаправкой) | Инструкции производителей бытовых серий |
| Максимальный перепад высот | До 5–7 м | До 5–7 м | Технические каталоги климатического оборудования |
Важно: утверждение «чем короче трасса, тем лучше» технически некорректно. Минимальная длина штатной магистрали обычно составляет 3 метра. Слишком короткая трубка не обеспечивает необходимого сопротивления для корректного дросселирования хладагента, что нарушает цикл охлаждения и может вызвать гидроудар.
6. Чек-лист: готовность помещения к монтажу
До приезда специалистов подготовьте объект. Это ускорит работу, снизит риск ошибок и поможет избежать проблем на этапе пусконаладки. Отметьте выполненные пункты:
- • Размечены зоны сверления стены с учётом уклона дренажа (1–2 см/м) и отступов от мебели.
- • Подведена отдельная линия электропитания с сечением кабеля 2,5 мм² (для моделей до 3,5 кВт) и автоматом на 16А.
- • Проверена несущая способность стены в точке крепления внутреннего блока; при гипсокартоне установлены закладные.
- • Получено письменное разрешение УК на сверление фасада и размещение внешнего модуля.
- • Закуплены расходники: медный кабель, дренажная трубка, качественная теплоизоляция, дюбели 8×80 мм.
- • Обеспечен доступ к месту работ: убрана мебель, освобождена зона у окна/балкона.
- • Согласовано время работ с соседями (профессиональное сверление создаёт шум и пыль).
Помните: подготовительные работы можно выполнить самостоятельно, но монтаж и пусконаладку должен проводить сертифицированный мастер. Экономия на вызове специалиста часто оборачивается дорогостоящим ремонтом компрессора.
Сплит-системы
Смотреть все7. Заключение
Правильное размещение сплит-системы — это не вопрос эстетики, а строгое соблюдение инженерных норм и требований производителя. Точные отступы, корректный уклон дренажа и расчётная длина фреоновой магистрали обеспечивают стабильную работу, отсутствие протечек и полное сохранение заводской гарантии. Используйте приведённые данные как базовый ориентир, но всегда сверяйтесь с паспортом вашей модели.
Завершающий этап — контрольная приёмка работ, которая фиксирует соответствие всех параметров нормативам. Только так вы гарантируете долгий срок службы оборудования без аварийных ремонтов и скрытых дефектов.
