Три этапа настройки: от выбора антенны до диагностики сигнала
Настройка эфирного цифрового телевидения по стандарту DVB-T2 позволяет принимать до 20 федеральных каналов без абонентской платы и дополнительного оборудования. Процесс сводится к трём техническим действиям: выбору дециметровой антенны под зону покрытия, точному направлению на телевышку и сканированию частот мультиплексов РТРС-1 и РТРС-2. Инструкция описывает пошаговый алгоритм подключения, диагностики сигнала и устранения типовых проблем приема.
Что нужно для приема цифрового ТВ
Для организации стабильного приема проверьте наличие следующего оборудования:
- 1. Телевизор со встроенным тюнером DVB-T2 или внешний цифровой ресивер;
- 2. Дециметровая (ДМВ) антенна, работающая в диапазоне 470–862 МГц;
- 3. Коаксиальный антенный кабель РК-75 (волновое сопротивление 75 Ом);
- 4. F-штекер или TV-штекер под ваш разъем;
- 5. При необходимости: активный усилитель сигнала с блоком питания. Более подробно об общих принципах подключения оборудования и коммутации читайте в отдельном руководстве.
Если телевизор не поддерживает стандарт DVB-T2, подключение выполняется через внешний ресивер с выходом HDMI. При наличии встроенного тюнера антенна подключается напрямую к разъему ANT IN / RF IN.
Мультиплексы DVB-T2: почему находится 10 или 20 каналов
Цифровое эфирное вещание в России организовано по принципу мультиплексирования: на одной физической частоте передается пакет каналов. В национальном стандарте работают два обязательных мультиплекса:
- - РТРС-1 (первый мультиплекс) — 10 общедоступных каналов (Первый канал, Россия 1, НТВ, Матч ТВ и др.);
- - РТРС-2 (второй мультиплекс) — 10 дополнительных федеральных каналов (СТС, ТНТ, РЕН ТВ, Звезда и др.).
Если автоматическое сканирование находит только 10 каналов, принимается один мультиплекс. Для получения полного пакета из 20 каналов необходим уверенный прием обоих мультиплексов, которые могут вещать на разных частотах и с разных передатчиков.
Как выбрать антенну для DVB-T2
Для стандарта DVB-T2 требуется антенна, рассчитанная на дециметровый диапазон 470–862 МГц. Выбор типа определяется расстоянием до телевышки и рельефом местности.
Когда достаточно комнатной антенны
Комнатный вариант эффективен при соблюдении условий:
- - Расстояние до передатчика не превышает 10–15 км;
- - Квартира расположена выше первого этажа;
- - Окно ориентировано в сторону вышки без плотной застройки;
- - Отсутствуют сильные источники электромагнитных помех.
Когда необходима уличная антенна
Наружная установка требуется в сложных условиях приема:
- - Удаленность от телевышки более 15 км;
- - Прием в частном секторе, низине или на даче;
- - Присутствие естественных препятствий (лес, холмы) или высокой городской застройки;
- - Комнатная антенна не обеспечивает стабильное качество сигнала.
| Критерий | Комнатная антенна | Уличная антенна |
| Дистанция до вышки | До 15 км | От 15 км |
| Коэффициент усиления | 5–15 дБ | 10–40 дБ |
| Стабильность приема | Зависит от помещения | Высокая |
| Сложность монтажа | Низкая | Средняя |
Примечание по усилителю: Усилитель сигнала оправдан при большой дистанции до вышки или длине кабеля >15 м. При избыточном уровне сигнала усилитель может перегрузить тюнер и ухудшить качество изображения.
Частоты вещания и карта покрытия РТРС
Каждый мультиплекс транслируется на строго определенной частоте в диапазоне ДМВ. Для точной настройки необходимо знать актуальные частоты ближайшей телевышки.
Как узнать частоты мультиплексов
- - Откройте официальную карту покрытия на сайте РТРС (rtrs.ru);
- - Введите адрес или населенный пункт;
- - Система определит: расстояние до передатчика, азимут направления, частоты РТРС-1 и РТРС-2 (в МГц и номерах ТВК), зону уверенного приема.
Пример частотной сетки (зависит от региона):
- 1. РТРС-1: 546 МГц (30 ТВК)
- 2. РТРС-2: 722 МГц (52 ТВК)
Частоты мультиплексов различаются по регионам. Использование неверной частоты при ручном поиске приведет к нулевому результату сканирования.
Установка и направление антенны
Корректная ориентация антенны на телевышку критична для уровня и качества сигнала. Используйте данные карты покрытия для определения азимута.
Монтаж комнатной антенны:
- - Разместите устройство ближе к окну на максимальной высоте;
- - Направьте активную зону в сторону передатчика;
- - Уберите металлические предметы и источники помех в радиусе 1–2 метров;
- - При изменении качества сигнала смещайте антенну на 20–30 см для поиска оптимальной точки.

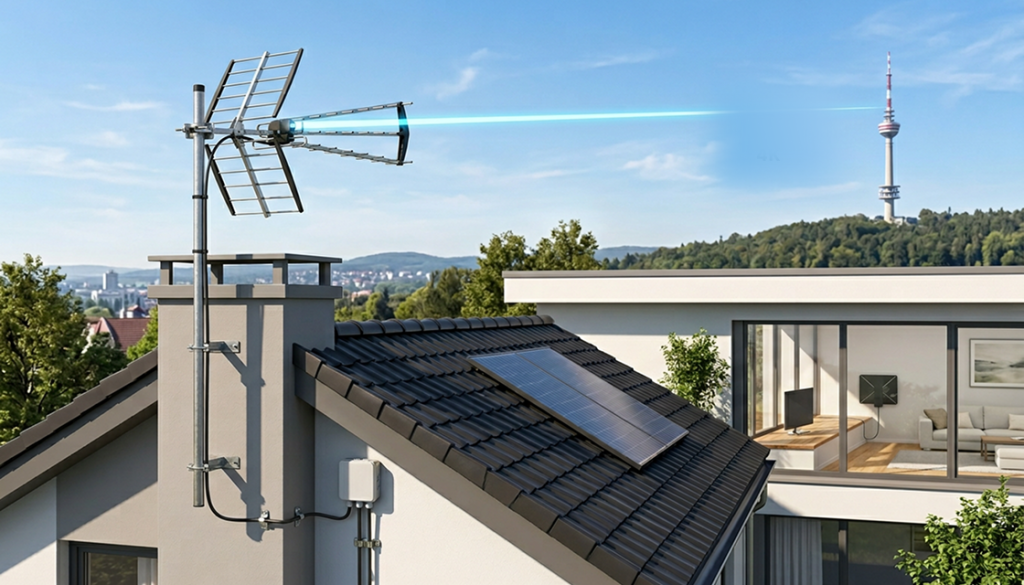

Монтаж уличной антенны:
- - Закрепите антенну на кронштейне или мачте на высоте не ниже уровня крыши;
- - Соблюдайте расчетный азимут направления;
- - Прокладывайте кабель РК-75 без перегибов и скруток;
- - Герметизируйте наружные соединения (F-разъемы) изолентой или термоусадкой для защиты от влаги.
Настройка цифровых каналов на телевизоре (DVB-T2)
При наличии встроенного тюнера DVB-T2 настройка выполняется через меню телевизора:
- 1. Подключите антенный кабель к разъему ANT IN / RF IN;
- 2. В меню перейдите в раздел «Каналы» → «Настройка» / «Поиск»;
- 3. Укажите источник сигнала: «Антенна» / «Эфир» / DVB-T2;
- 4. Выберите тип сканирования: «Цифровые» (DTV);
- 5. Запустите «Автоматический поиск»;
- 6. Дождитесь завершения и сохраните найденные каналы.
Тюнер последовательно сканирует частоты мультиплексов. Результат: 10 или 20 каналов в зависимости от зоны покрытия.
Телевизоры
Смотреть всеНастройка через внешний ресивер
Если телевизор не поддерживает DVB-T2, сигнал обрабатывает внешняя приставка:
- 1. Подключите антенну к входу RF IN на ресивере;
- 2. Соедините приставку с ТВ через кабель HDMI;
- 3. На телевизоре выберите соответствующий источник сигнала (HDMI);
- 4. В меню ресивера откройте «Настройка DVB-T2» / «Поиск каналов»;
- 5. Запустите автоматическое сканирование и сохраните результат.
Важно: В меню ресивера пункт «Питание антенны» (5V/12V) включайте только при использовании активной антенны или отдельного усилителя. Для пассивных моделей питание отключите. Альтернативой аппаратной настройке выступают современные возможности Smart TV и интернет-телевидения, которые не требуют внешних тюнеров и работают напрямую через домашний роутер.
Диагностика проблем: если каналы не найдены
При отсутствии каналов или нестабильном изображении выполните диагностику до замены оборудования.
1. Проверка физического подключения
- Кабель плотно зафиксирован в разъеме, штекер не люфтит;
- Изоляция кабеля не повреждена, длина не превышает 15–20 м без усилителя;
- В настройках выбран режим DVB-T2 (не аналоговый поиск);
- Активная антенна подключена к сети/USB.
2. Контроль параметров сигнала
В меню ТВ или ресивера откройте «Статус сигнала». Для стабильного приема требуется:
- Уровень сигнала: ≥ 50%
- Качество сигнала: ≥ 60–70%
При низком качестве измените направление антенны. Повторное сканирование без корректировки положения неэффективно.
3. Типичные симптомы и решения
| Симптом | Вероятная причина | Решение |
|---|---|---|
| 0 каналов | Неверный режим поиска / обрыв цепи | Проверить разъем, выбрать DVB-T2 |
| 10 каналов | Принимается один мультиплекс | Направить антенну точнее, проверить частоту второго мультиплекса |
| Квадраты, зависания | Низкое качество сигнала (<60%) | Увеличить высоту, убрать препятствия, добавить усилитель |
| Сигнал пропадает | Окисление контактов / влага | Герметизировать соединения, проверить кабель |
4. Ручной поиск по частоте
Если автоматическое сканирование не находит мультиплекс, используйте ручной ввод:
- 1. Откройте «Ручной поиск» в настройках;
- 2. Введите частоту (МГц) или номер ТВК из карты РТРС;
- 3. Наблюдайте за шкалами уровня/качества;
- 4. Медленно поворачивайте антенну (шаг 5–10°) до максимума качества;
- 5. Запустите поиск и сохраните пакет. Повторите для второго мультиплекса при необходимости.
Заключение
Самостоятельная настройка цифрового эфирного ТВ требует соблюдения трех технических условий: выбора антенны под дистанцию до вышки, точной ориентации на передатчик и корректного сканирования частот мультиплексов РТРС-1 и РТРС-2. При правильном подключении телевизор или ресивер находит полный пакет каналов за несколько минут. Если автоматический поиск не дает результата, проблему решают корректировка азимута антенны и ручной поиск по актуальным частотам из карты покрытия РТРС.
Чтобы окончательно решить, какой способ выбрать в 2026 году, сопоставьте качество покрытия в вашем районе с вашими задачами. Ключевые правила стабильного приема DVB-T2:
- - Используйте официальную карту покрытия для определения частот и направления;
- - Проверяйте уровень и качество сигнала перед запуском сканирования;
- - Для приема всех 20 каналов необходима уверенная зона покрытия обоих мультиплексов;
- - При низком качестве сигнала сначала корректируйте положение антенны, а не перезапускайте поиск.
