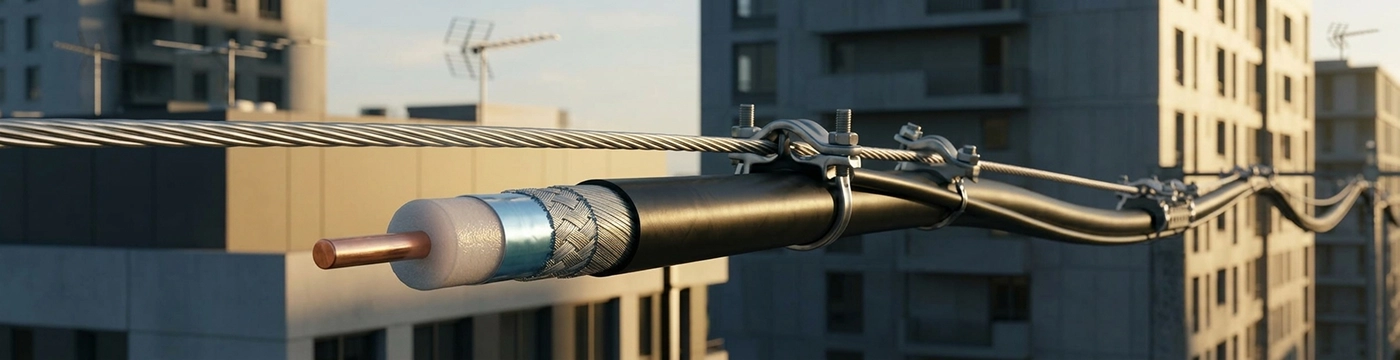

Как защитить телевизионную трассу от ультрафиолета, мороза и ветра: инженерные решения для стабильного приема под открытым небо
При организации телевизионной инфраструктуры на открытом воздухе требования к проводникам кардинально меняются. Если внутри помещений достаточно гибкого кабеля с поливинилхлоридной (ПВХ) оболочкой, то на улице трасса сталкивается с агрессивным воздействием ультрафиолета, сезонными перепадами температур от -40°C до +60°C, постоянными ветровыми нагрузками и риском механических повреждений. Для таких экстремальных условий эксплуатации создан специальный класс коаксиальной продукции — магистральный кабель с интегрированным несущим тросом и светостабилизированной внешней оболочкой.
Прежде чем углубляться в специфику уличного монтажа, важно понимать базовые принципы работы коаксиальной передачи. Если вы только формируете общее представление о том, как взаимодействуют центральная жила, диэлектрик и многоуровневый экран для сохранения качества сигнала, рекомендуем сначала изучить наш полный гид по выбору коаксиальных телевизионных кабелей, где мы детально разобрали фундаментальные отличия всех типов проводников, чтобы вы могли принять взвешенное решение перед проектированием сложной трассы.
Почему для магистрали выбирают именно омедненную сталь (CCS)?
На первый взгляд может показаться нелогичным использование омедненной стали вместо чистой меди для ответственных магистральных линий. Однако это инженерное решение продиктовано уникальными физическими преимуществами стального сердечника именно в контексте наружной прокладки:
- Высокая прочность на разрыв. Стальной сердечник обеспечивает кабелю исключительную механическую жесткость и устойчивость к растяжению. Это критически важно при воздушной подвеске между зданиями или опорами. Чистая медь слишком мягкая и пластичная: при сильном натяжении она может деформироваться, изменить геометрию или даже порваться под собственным весом и порывами ветра.
- Низкий коэффициент теплового расширения. Сталь расширяется и сжимается при изменении температуры значительно меньше, чем медь. Это означает, что при сезонных перепадах от зимних морозов до летней жары кабель не будет критически менять свою длину, что сводит к минимуму риск опасного провисания или, наоборот, чрезмерного натяжения и обрыва.
- Экономическая целесообразность на длинных трассах. На дистанциях в 50–100 метров и более разница в стоимости между медным и омедненным кабелем становится существенной. При этом для эфирного цифрового ТВ (DVB-T2), работающего на частотах 470–860 МГц, скин-эффект позволяет медному покрытию успешно справляться с передачей высокочастотного сигнала без критических потерь, пока сталь выполняет свою главную механическую работу.
Конструктивные особенности уличного кабеля
Магистральный коаксиальный кабель отличается от внутреннего не только материалом центральной жилы, но и всей архитектурой, адаптированной для выживания в агрессивной внешней среде.
Светостабилизированная оболочка из черного полиэтилена (ПНД)
В отличие от внутренней ПВХ-оболочки (обычно серой или белой), которая быстро теряет пластификаторы и разрушается под воздействием солнечного ультрафиолета, наружная оболочка изготавливается из полиэтилена низкого давления (ПНД) со специальными светостабилизирующими добавками. Черный цвет обеспечивает дополнительную защиту от УФ-излучения. Такая оболочка сохраняет герметичность и эластичность на протяжении 15–25 лет эксплуатации на открытом воздухе, не растрескиваясь ни на морозе, ни на солнцепеке.

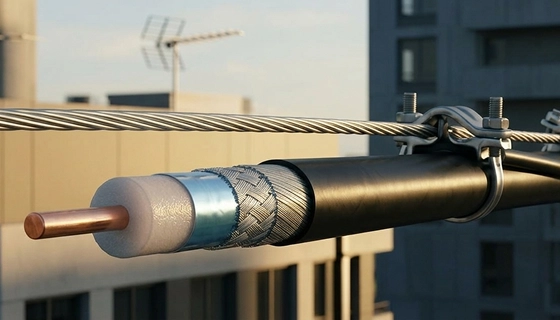

Встроенный несущий стальной трос
Ключевой элемент магистрального кабеля — интегрированный стальной трос (или стальная проволока), который располагается параллельно коаксиальной части внутри общей оболочки или в отдельном отсеке. Этот трос берет на себя 100% механических нагрузок при воздушной подвеске, позволяя монтировать кабель на опорах или фасадах без риска обрыва токоведущих частей.
|
Характеристика |
Внутренний кабель (ПВХ) |
Магистральный уличный (ПНД + трос) |
|---|---|---|
| Материал оболочки | Поливинилхлорид (ПВХ), серый/белый | Светостабилизированный полиэтилен (ПНД), черный |
| Устойчивость к УФ | Разрушается за 1–2 сезона | 15–25 лет на открытом воздухе |
| Рабочий диапазон температур | -20°C до +60°C | -40°C до +60°C |
| Механическая прочность | Низкая (только для стационарной прокладки) | Высокая (выдерживает ветровые и весовые нагрузки) |
| Несущий элемент | Отсутствует | Стальной трос (самонесущая конструкция) |

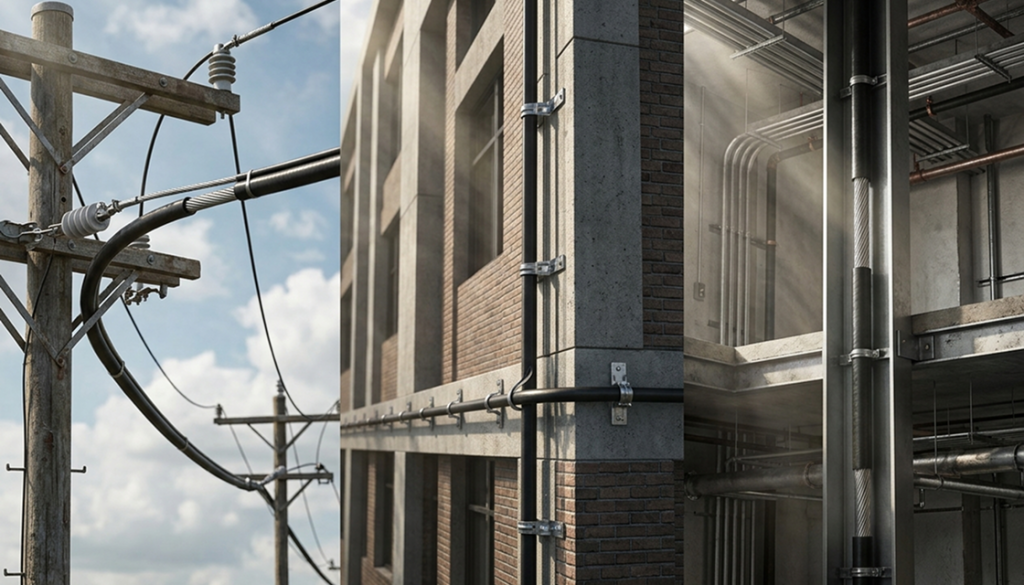

Сферы применения
Магистральный коаксиальный кабель с тросом предназначен для решения специфических задач, где использование стандартного внутреннего кабеля физически невозможно или опасно:
- Воздушная подвеска на опорах. Прокладка кабеля между столбами, мачтами или опорами ЛЭП (при строгом соблюдении безопасного расстояния от силовых линий). Трос выдерживает ветровые нагрузки и вес кабеля на пролетах до 30–50 метров без необходимости установки промежуточных креплений.
- Прокладка по фасадам зданий. Монтаж трассы по наружным стенам многоэтажных или частных домов, где невозможно использовать внутренние кабель-каналы. Черная ПНД-оболочка не выгорает на солнце и долго сохраняет эстетичный внешний вид.
- Межэтажные стояки в неотапливаемых технических помещениях. Прокладка в подвалах, на чердаках или в технических этажах, где температура зимой может опускаться ниже нуля. ПНД-оболочка не дубеет и не трескается на морозе, в отличие от ПВХ.
- Подвод сигнала к отдельным зданиям. Организация телевизионной магистрали от коллективной антенны на крыше одного здания к распределительному щиту в другом здании на территории кампуса, дачного поселка или промышленного объекта.
Правила монтажа и типичные ошибки
Уличная прокладка магистрального кабеля требует соблюдения специфических правил. Игнорирование этих норм приводит к преждевременному выходу трассы из строя, деградации сигнала или созданию прямой угрозы безопасности.
Правильное крепление к тросу и опорам
При воздушной подвеске кабель крепится к опорам с помощью специальных крючьев, анкерных зажимов или стяжек. Критически важное правило: крепление должно осуществляться строго за несущий стальной трос, а не за саму коаксиальную оболочку. Если стянуть оболочку пластиковой стяжкой с усилием, можно деформировать диэлектрик и сместить центральную жилу. Это мгновенно изменит волновое сопротивление (75 Ом) и создаст отражение сигнала, убивающее качество картинки. Используйте мягкие стяжки с широким профилем или зажимы, которые обхватывают только трос.
Необходимость заземления троса и экрана
Это требование безопасности, которым часто пренебрегают. Стальной трос и металлический экран кабеля при уличной прокладке могут накапливать статический заряд и подвергаться воздействию наведенных токов от близлежащих линий электропередач или разрядов молнии. Трос и оплетка должны быть заземлены на обоих концах трассы с помощью специальных заземляющих шин. Это защитит дорогостоящее приемное оборудование от грозовых перенапряжений и обеспечит безопасность монтажников при обслуживании.
Почему магистральный кабель нельзя использовать внутри жилых комнат
Несмотря на выдающуюся прочность и долговечность, магистральный кабель с ПНД-оболочкой категорически не предназначен для внутренней прокладки в жилых помещениях по трем причинам:
- Класс горючести. Полиэтилен (ПНД) поддерживает горение и при пожаре выделяет густой дым и токсичные вещества. Для внутренней прокладки в жилых зданиях по требованиям пожарной безопасности должен использоваться кабель с оболочкой из ПВХ, имеющий класс горючести не ниже нг-LS (не распространяет горение, с низким дымо- и газовыделением).
- Чрезмерная жесткость. Из-за стального троса и толстой оболочки кабель очень плохо гнется. Его сложно прокладывать в углах комнат, за мебелью или в тонких декоративных кабель-каналах без риска повреждения.
- Эстетика. Массивная черная оболочка выглядит неуместно в интерьере квартиры и плохо вписывается в дизайн жилых помещений.
Как выбрать сечение магистрального кабеля под длину трассы
Выбор диаметра центральной жилы магистрального кабеля напрямую зависит от длины планируемой трассы и требуемого запаса по уровню сигнала:
- Жила 1.0 мм (аналог уличного RG-59). Допустима для трасс длиной до 30–40 метров при подключении эфирного цифрового ТВ (DVB-T2). Обеспечивает достаточную проводимость на частотах 470–860 МГц при коротких дистанциях.
- Жила 1.13 мм (аналог уличного RG-6). Оптимальный и самый популярный выбор для большинства задач. Подходит для трасс длиной до 60–80 метров, обеспечивает минимальное затухание сигнала и полную совместимость со стандартными F-коннекторами.
- Жила 1.63 мм (аналог уличного RG-11). Применяется для длинных магистралей свыше 80–100 метров, где критически важно сохранить уровень сигнала без использования промежуточных усилителей. Увеличенный диаметр жилы снижает затухание, но делает кабель более тяжелым и жестким, что требует использования усиленных анкерных креплений при воздушной подвеске.
При расчете длины трассы всегда закладывайте технологический запас 15–20% на случай необходимости обхода препятствий, изменения маршрута прокладки или формирования петель для сервисного обслуживания.
