Фундамент безупречного приема: почему 100% медь гарантирует идеальный сигнал и с чего начать изучение темы новичку
При построении надежных систем телетрансляции материал центральной жилы является определяющим фактором качества сигнала. Кабель с проводником из 100% чистой меди (маркировка Cu) представляет собой премиальный сегмент коаксиальной продукции, обеспечивающий минимальное электрическое сопротивление и наилучшую передачу высокочастотных волн. В отличие от бюджетных компромиссов, использование чистой меди гарантирует стабильность картинки и звука даже в условиях экстремальных нагрузок на линию.
Прежде чем углубляться в специфику медных проводников, важно понимать базовые принципы работы коаксиальной передачи. Если вы только формируете общее представление о том, как взаимодействуют центральная жила, диэлектрик и многоуровневый экран, рекомендуем сначала изучить наш полный гид по выбору коаксиальных телевизионных кабелей, где мы разобрали фундаментальные отличия всех типов проводников и поможем составить общую картину перед покупкой.
Конструкция и физические преимущества 100% медной жилы
Высокая стоимость медного кабеля полностью оправдывается его физическими свойствами, которые критически важны для радиочастотной техники:
- Высокая электропроводность. Медь обладает одним из самых низких показателей удельного электрического сопротивления среди всех металлов. Это означает, что сигнал проходит через нее с минимальными потерями на нагрев проводника.
- Устойчивость к скин-эффекту. На высоких частотах (например, спутниковый диапазон 1000–2400 МГц) ток течет не по всему сечению жилы, а только по ее тонкому поверхностному слою. Если этот слой выполнен из стали (как в CCS), сопротивление резко возрастает. Сплошная медь обеспечивает идеальную проводимость поверхности на любых частотах.
- Пластичность и гибкость. Медная жила выдерживает многократные изгибы и вибрации без образования микротрещин. Это критически важно при сложном монтаже в кабель-каналах или при прокладке трасс с множеством поворотов.
- Химическая инертность. Медь окисляется гораздо медленнее стали и не подвержена коррозии при попадании влаги в места соединений, что обеспечивает стабильный электрический контакт с F-коннектором на протяжении десятилетий.
Таблица затухания сигнала (дБ/100м) для медного кабеля на разных частотах
Затухание (ослабление) сигнала — главный враг любой линии связи. Ниже приведены усредненные значения затухания для качественного медного кабеля стандарта RG-6 (диаметр центральной жилы 1.13 мм). Эти данные являются ключевым SEO-элементом и основой для профессионального расчета трассы.
|
Частота сигнала |
Типичное затухание (дБ/100м) для кабеля Cu |
Применимость |
|---|---|---|
| 50 МГц | ~3.5 – 4.0 дБ | FM-радио, нижний диапазон эфирного ТВ |
| 860 МГц | ~15.0 – 16.5 дБ | Эфирное цифровое DVB-T2, стандартное кабельное ТВ |
| 2150 МГц | ~24.0 – 26.0 дБ | Спутниковое телевидение DVB-S/S2 (высокочастотный диапазон) |
Важно: Каждые 3 дБ затухания означают потерю 50% мощности сигнала. Как видно из таблицы, на спутниковых частотах потери накапливаются стремительно. Именно поэтому для тарелок использование меди является не рекомендацией, а строгим требованием.
Где применение чистой меди (Cu) является строго обязательным?
Экономия на материале жилы недопустима в следующих сценариях, так как она гарантированно приведет к деградации или полной потере сигнала:
- Подключение спутниковых антенн. Спутниковый конвертер (LNB) выдает сигнал с относительно низким уровнем мощности на очень высоких частотах (до 2400 МГц). Любое дополнительное сопротивление в виде стального сердечника приведет к тому, что уровень сигнала на входе ресивера упадет ниже порога чувствительности, вызвав «рассыпание» картинки или полное ее отсутствие.
- Прокладка магистралей длиной более 15–20 метров. Затухание накапливается пропорционально длине. На дистанции 30–50 метров омедненный кабель (CCS) поглотит критическую часть сигнала, тогда как медный (Cu) доставит его к приемнику с достаточным запасом прочности.
- Профессиональные AV-системы и системы видеонаблюдения. В коммерческих объектах, студиях или при организации распределенных систем видеонаблюдения требуется 100% надежность. Медный кабель исключает риск периодических сбоев, вызванных переходным сопротивлением или окислением контактов.

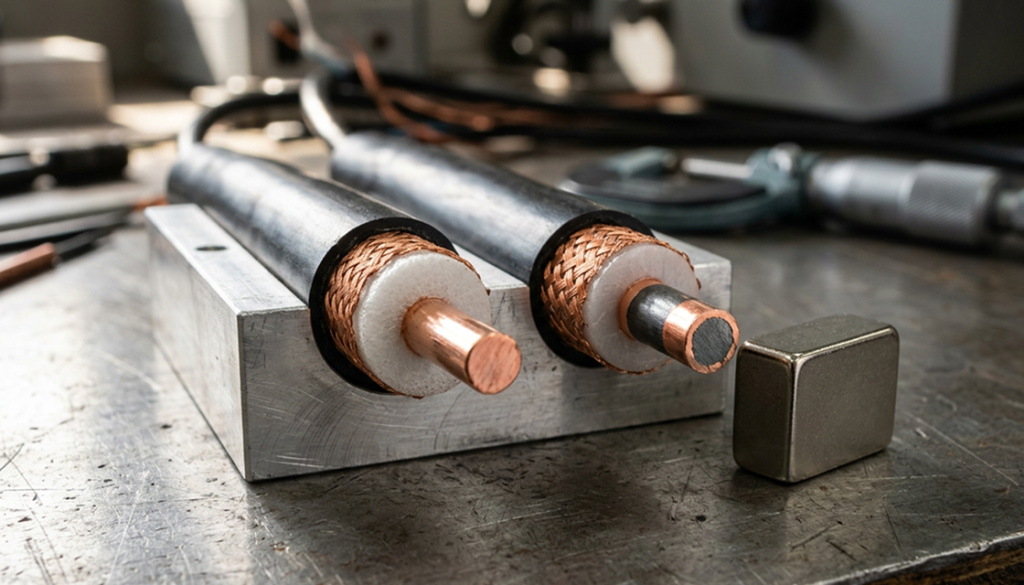

Как отличить оригинальный медный кабель от омедненного (CCS) при покупке
Недобросовестные продавцы часто выдают омедненную сталь за чистую медь из-за внешней схожести. Используйте три простых и надежных метода проверки прямо в магазине:
- Тест магнитом (самый быстрый). Медь является диамагнетиком и абсолютно не притягивается магнитом. Очистите небольшой участок центральной жилы от изоляции и поднесите к ней неодимовый магнит. Если жила «прилипает» или ощущается слабое притяжение — перед вами сталь с напылением (CCS).
- Анализ среза ножом. Аккуратно поскребите зачищенную центральную жилу лезвием ножа. У омедненного кабеля под тонким медным слоем сразу обнажится серебристый цвет стали. Чистая медь имеет однородный красновато-оранжевый цвет по всей глубине среза.
- Оценка гибкости и веса. Медная жила более пластична: при сгибании она не стремится резко вернуться в исходное положение, в отличие от упругой стальной проволоки. Кроме того, бухта чистого медного кабеля будет ощутимо тяжелее бухты CCS аналогичной длины и сечения.
Итоговые рекомендации по выбору сечения
Для подавляющего большинства профессиональных задач, включая спутниковое ТВ и трассы длиной до 50–70 метров, оптимальным и экономически обоснованным выбором является медный кабель с диаметром центральной жилы 1.13 мм (стандарт RG-6 Cu). Он обеспечивает идеальный баланс между гибкостью, удобством монтажа и минимальным затуханием.
Если же проект предполагает прокладку магистрали свыше 70–100 метров без использования усилителей сигнала, имеет смысл рассмотреть кабели с увеличенным сечением жилы (например, 1.25 мм или 1.63 мм, стандарт RG-11 Cu). Однако для типовой квартиры, частного дома или стандартной инсталляции качественный 1.13 мм Cu остается золотым стандартом, гарантирующим безупречный прием сигнала на долгие годы.
