Антенна исправна, а сигнала нет? Как «последний метр» коммутации убивает качество цифрового телевидения

Несмотря на экспансию стриминговых сервисов и Smart TV, эфирное цифровое телевидение (DVB-T2) и кабельное ТВ остаются основой медиапотребления для миллионов домохозяйств. Финальным, но критически важным звеном в этой цепи является антенный шнур. Именно он доставляет слабый высокочастотный сигнал от антенны или приставки непосредственно к тюнеру телевизора.

Казалось бы, что может быть проще обычного ТВ-кабеля? Однако на практике именно этот «последний метр» чаще всего становится слабым звеном. Неправильно подобранный, поврежденный или чрезмерно длинный шнур способен свести на нет качество работы даже самой дорогой антенны, превратив четкую цифровую картинку в «квадратики» или полное отсутствие сигнала.

За годы практики на сотнях подключений мы заметили, что до 60% жалоб на «пропадание цифрового сигнала» или периодическую пикселизацию изображения связаны не с плохой антенной или настройками телевизора, а именно с использованием некачественного, неэкранированного или слишком длинного антенного шнура.

Прежде чем углубляться в специфику антенных шнуров, важно понимать общую картину интерфейсных подключений. Если вы хотите разобраться, чем антенный кабель отличается от HDMI, RCA или оптических шнуров, и какой интерфейс выбрать под конкретную задачу, рекомендуем изучить наш полный гид по выбору соединительных шнуров и интерфейсных кабелей, где мы детально сравнили все популярные стандарты и поможем составить общую картину.

Что такое антенный шнур TV и зачем он нужен?

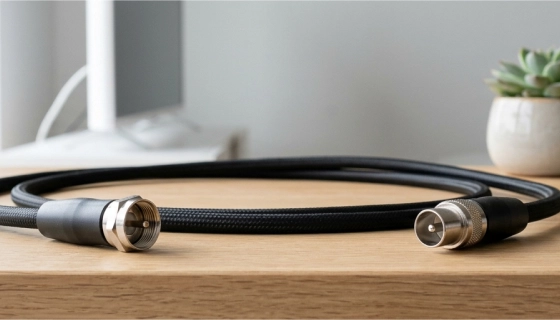

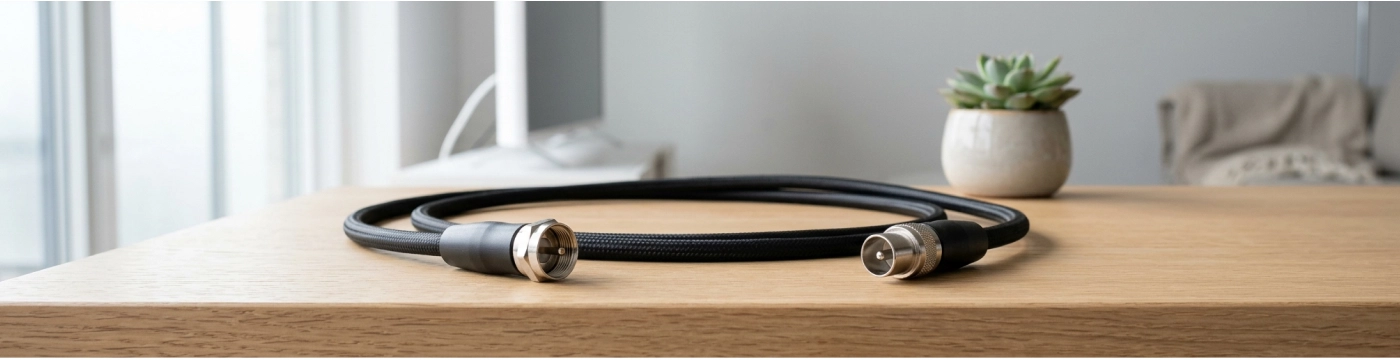

Антенный шнур TV — это готовое к использованию изделие, представляющее собой отрезок коаксиального кабеля с заранее установленными и обжатыми разъемами на обоих концах.

Его главная задача — обеспечить надежную передачу высокочастотного радиосигнала (от 48 МГц до 862 МГц и выше) с минимальными потерями и защитой от внешних электромагнитных помех.

Он используется для подключения:

• - Комнатных или наружных эфирных антенн к телевизору.
• - Цифровых эфирных приставок (DVB-T2) к телевизору.
• - Кабельного телевидения к ТВ-тюнеру.
• - FM-радио тюнеров к антенне.

Типы разъемов для антенных шнуров

Правильный выбор разъема — это 90% успеха при подключении. В бытовом и полупрофессиональном сегменте используются три основных типа.

IEC 60169-2 (стандартный ТВ-разъем)

Самый распространенный стандарт в России и Европе. Состоит из двух частей:

• IEC папа (штырь): Центральный контакт выступает наружу. Обычно находится на стороне антенны или кабеля, идущего от провайдера.


• IEC мама (гнездо): Центральный контакт утоплен внутрь. Располагается на антенном входе телевизора или DVB-T2 приставки.

F-type (F-коннектор)

Разъем с резьбовым соединением. Обеспечивает более надежный контакт и лучшее экранирование по сравнению с IEC, так как металлическая оплетка кабеля плотно прижимается к корпусу коннектора. Является стандартом для кабельного телевидения и спутниковых систем.

BNC (байонетный коннектор)

Разъем с байонетным (поворотным) замком. Обеспечивает мгновенное и надежное соединение, устойчивое к вибрациям. В бытовом телевидении практически не используется, но встречается в профессиональном видеооборудовании и системах видеонаблюдения. Иногда применяется в специализированных переходниках.

Таблица типов разъемов

Тип разъема	Тип соединения	Сфера применения
IEC папа / мама	Вставной (push-fit)	Эфирное ТВ (DVB-T2), подключение комнатных антенн к ТВ
F-type	Резьбовое (накручивание)	Кабельное ТВ, подключение ТВ-кабеля от провайдера
BNC	Байонетное (поворотный замок)	Профессиональное видео, видеонаблюдение, измерительные приборы

Типы антенных шнуров по конфигурации разъемов

Производители предлагают готовые решения под любые задачи коммутации:

• IEC папа --> IEC мама: Стандартный шнур для непосредственного подключения антенны или DVB-T2 приставки к телевизору.


• IEC папа --> F-type мама: Переходной шнур для подключения кабеля кабельного ТВ (с F-коннектором) к антенному входу телевизора (IEC).


• F-type папа --> F-type папа: Соединительная муфта (бочонок) или короткий шнур для наращивания двух кабелей с F-коннекторами.


• IEC папа --> IEC папа: Специализированный удлинитель (обычно используется в паре с муфтой IEC мама-мама для увеличения длины существующего шнура).

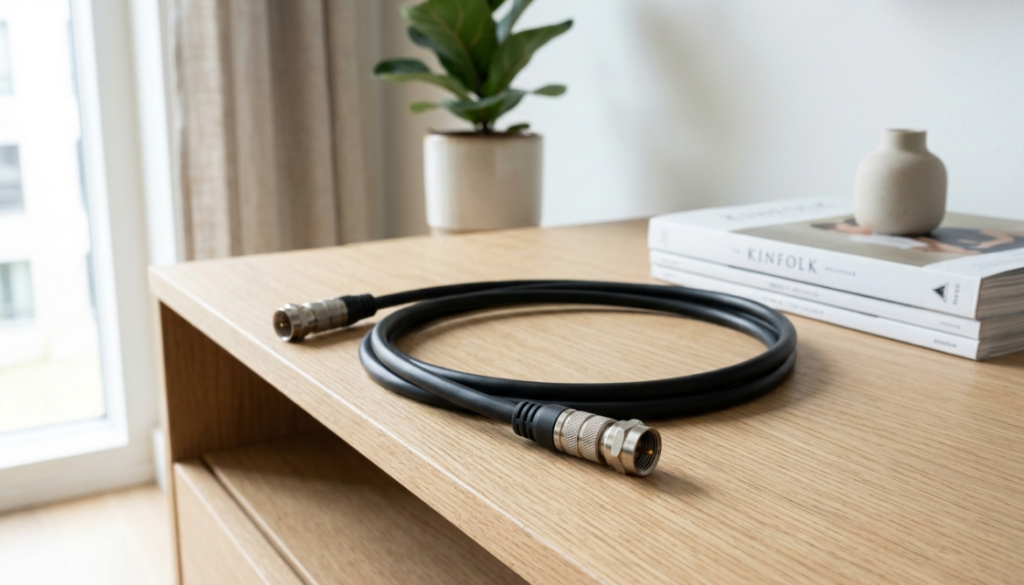

Сценарии использования коротких антенных шнуров

Готовые шнуры идеальны для финальной коммутации на небольших расстояниях:

1. 1. Подключение комнатной антенны к телевизору: Оптимальная длина шнура — 1–3 метра. Этого достаточно, чтобы аккуратно проложить кабель по стене или за мебелью без излишних петель.


2. 2. Подключение цифровой приставки DVB-T2 к ТВ: Короткий шнур 1–2 метра для соединения выхода приставки с антенным входом телевизора (если требуется ретрансляция сигнала).


3. 3. Удлинитель антенного кабеля: Готовый шнур 3–5 метров для перемещения телевизора в пределах комнаты без необходимости переобжимать основной кабель.


4. 4. Переходник между разными типами разъемов: Например, для подключения современного ТВ с F-входом к старому кабелю с IEC-разъемом.

Технические характеристики готовых антенных шнуров

Даже короткий шнур должен соответствовать строгим техническим требованиям для сохранения целостности ВЧ-сигнала.

Волновое сопротивление (75 Ом)

Это абсолютный стандарт для телевизионных сигналов (как эфирных, так и кабельных). Все компоненты цепи (антенна, кабель, разъемы, вход ТВ) должны иметь сопротивление 75 Ом. Любое несоответствие (например, использование 50-омного радиочастотного кабеля) приведет к отражению сигнала и его значительному ослаблению.

Экранирование – защита от помех

Для цифрового ТВ (DVB-T2) экранирование критически важно. Цифровой сигнал обладает «эффектом обрыва»: он либо есть в идеальном качестве, либо полностью распадается на «квадратики». В условиях городской застройки антенный шнур работает как антенна для помех от LTE/4G вышек, Wi-Fi роутеров и блоков питания. Качественный шнур должен иметь как минимум двойное экранирование: алюминиевую фольгу (100% покрытие) и медную или алюминиевую оплетку (плотностью от 60%).

Качество кабеля в готовых шнурах

Все готовые антенные шнуры из нашего каталога имеют качественное экранирование и строго выдержанное волновое сопротивление, что делает их идеальными для подключения ТВ. Если вам нужен кабель в бухту для самостоятельной прокладки длинных трасс, изучите выбор материала жилы и конструкции в наших статьях про коаксиальные кабели.

Длина антенного шнура и влияние на сигнал

Длина напрямую влияет на затухание высокочастотного сигнала. Чем длиннее кабель, тем больше потери, особенно на высоких частотах (ДМВ диапазон, DVB-T2).

• - До 3 метров: Стандартные готовые шнуры. Потери сигнала минимальны и незаметны для любого современного тюнера. Можно использовать кабели со стандартным экранированием.


• - 3–10 метров: Требуются качественные шнуры с усиленным экранированием (фольга + плотная оплетка) и медной центральной жилой. Потери становятся заметными, если уровень входного сигнала от антенны изначально слабый.


• - Свыше 10 метров: Риск критических потерь сигнала и появления помех. Для таких расстояний готовые шнуры не рекомендуются. Необходимо использовать антенну с встроенным усилителем или прокладывать магистральный кабель в бухте с последующей качественной разделкой.

Типичные проблемы и как их решить

«Нет сигнала»

Причины:

1. 1. Полный обрыв центральной жилы или экрана внутри шнура (часто у основания разъема).
2. 2. Плохой контакт: штекер IEC не до конца вставлен в гнездо или F-коннектор плохо накручен.
3. 3. Проблема с самой антенной или настройками приставки.

Решение:

• - Попробуйте заменить шнур на заведомо исправный.
• - Проверьте плотность соединения разъемов. Для F-type убедитесь, что центральная жила выступает на 2–3 мм и не касается оплетки (это вызовет короткое замыкание).

«Пикселизирует изображение» (квадратики, зависания)

Причины:

1. 1. Слабый уровень сигнала, который дополнительно ослабляется некачественным или слишком длинным кабелем.
2. 2. Электромагнитные наводки из-за отсутствия или повреждения экранирования шнура (особенно рядом с роутерами или силовыми розетками).
3. 3. Окисление контактов разъема.

Решение:

• - Замените шнур на модель с двойным экранированием.
• - Разнесите антенный шнур и силовые кабели (220В) минимум на 20–30 см.
• - Проверьте уровень сигнала в меню приставки/ТВ. Если он ниже 60–70%, возможно, требуется установка антенного усилителя.

«Работает только часть каналов»

Причины:

1. 1. Проблема с частотным диапазоном. Некоторые старые или некачественные кабели имеют высокое затухание на высоких частотах (ДМВ, UHF), где вещает большинство цифровых мультиплексов DVB-T2.
2. 2. Маргинальный уровень сигнала: каналы, вещающие на более высоких частотах, затухают сильнее и пропадают первыми.

Решение:

• - Используйте кабель с медной центральной жилой и плотной оплеткой.
• - Направьте антенну более точно на вышку или установите модель с более высоким коэффициентом усиления.

Как выбрать правильный антенный шнур

Алгоритм выбора из четырех шагов:

1. 1. Определите тип разъема на ТВ и антенне/приставке. Осмотрите антенный вход. Если это углубленное гнездо — вам нужен штекер IEC папа. Если резьбовой штырь — F-type папа.


2. 2. Выберите точную длину. Измерьте расстояние с запасом 10–15 см для удобного подключения. Не берите шнур «с запасом»: смотанные в кольца излишки кабеля создают паразитную индуктивность, которая может ловить помехи.


3. 3. Проверьте качество экранирования. Для цифрового ТВ DVB-T2 в квартире выбирайте шнуры с двойным экранированием. Это гарантия стабильной картинки без «квадратиков».


4. 4. Оцените длину трассы. Если расстояние превышает 10 метров, откажитесь от идеи использования готового длинного шнура. Рассмотрите покупку качественного коаксиального кабеля в бухте и его профессиональную разделку.

Теперь вы обладаете глубоким пониманием того, как выбрать правильный антенный шнур для стабильного приема цифрового ТВ, почему важно двойное экранирование и как избежать типичных ошибок коммутации. Однако антенный кабель — лишь один из элементов вашей домашней медиасистемы. Для комплексного понимания того, какие шнуры нужны для подключения телевизора к игровой консоли, звуковой системе или компьютеру, вернитесь к нашему полному гиду по выбору соединительных шнуров и интерфейсных кабелей, где мы разобрали все популярные стандарты и поможем избежать ошибок.
