Комбинированный кабель «видео + питание» медный (Cu) для систем видеонаблюдения: передача сигнала и электропитания на расстояния до 150м

Стабильная работа камер на крупных объектах без дополнительных стабилизаторов

При проектировании профессиональных систем видеонаблюдения на крупных объектах перед инженером неизменно встает задача организации стабильного электропитания камер, расположенных на значительном удалении от регистратора или блока питания. На расстояниях свыше 50 метров даже незначительное сопротивление проводника приводит к критическому падению напряжения, что вызывает перезагрузки камер, артефакты изображения при включении ИК-подсветки или полный отказ оборудования.

Медный комбинированный кабель решает эту проблему радикально: под одной оболочкой объединены коаксиальная жила из 100% меди для передачи видеосигнала и медные жилы питания с минимальным электрическим сопротивлением. Такой подход обеспечивает стабильную работу систем видеонаблюдения на трассах длиной до 150 метров без необходимости установки промежуточных блоков питания или стабилизаторов напряжения.

Прежде чем углубляться в специфику медных комбинированных кабелей, важно понимать общую концепцию передачи видео и питания в одном кабеле. Если вы только начинаете проектировать систему видеонаблюдения и хотите разобраться в фундаментальных отличиях всех типов комбинированных кабелей, рекомендуем изучить наш полный гид по выбору комбинированных кабелей для видеонаблюдения, где мы детально разобрали концепцию "видео + питание" и поможем составить общую картину перед закупкой материалов.

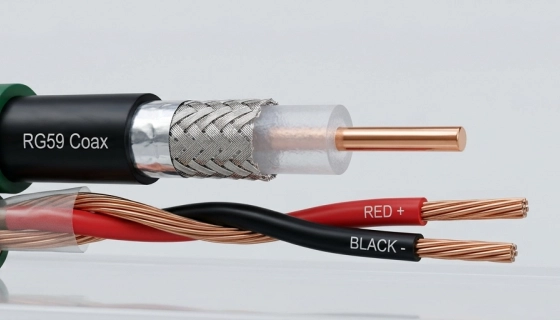

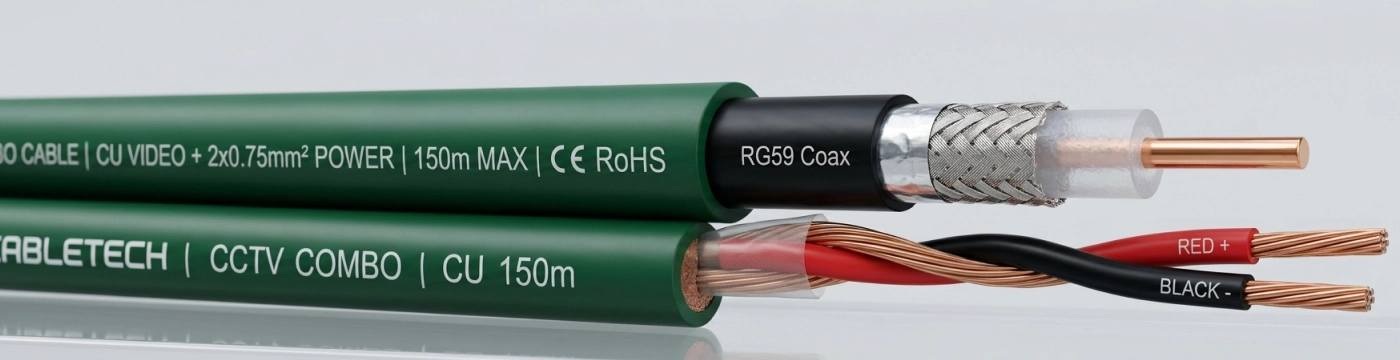

Конструкция медного комбинированного кабеля

Медный комбинированный кабель представляет собой сложную инженерную конструкцию, где каждый элемент оптимизирован для передачи сигнала и питания на длинные дистанции:

1. Коаксиальная часть (видеосигнал):
   • - Центральная жила: 100% медь (Cu) диаметром 1.0–1.13 мм (стандарт RG-59 или RG-6)
   • - Диэлектрик: вспененный полиэтилен с волновым сопротивлением 75 Ом согласно ГОСТ Р 53880-2010
   • - Экранирование: алюминиевая фольга (100% покрытие) + оплетка из медных или омедненных проводников (плотность 60–96%)
   • - Оболочка: ПВХ для внутренней прокладки или ПНД для уличной


2. Силовые жилы (электропитание):
   • - Материал: 100% медь (Cu) — критически важно для минимизации падения напряжения
   • - Сечение: 0.75 мм² (для стандартных камер) или 1.0 мм² (для PTZ-камер с обогревом)
   • - Количество: 1 или 2 жилы для подачи постоянного напряжения 12V или 24V

Почему медь критична именно для силовых жил?

В отличие от коаксиальной части, где скин-эффект позволяет омедненной стали работать на высоких частотах видеосигнала, силовые жилы передают постоянное напряжение (0 Гц). Здесь весь объем проводника участвует в передаче тока, и высокое сопротивление стали приводит к колоссальным потерям мощности на длинных трассах. Медь обеспечивает в 5.4 раза меньшее сопротивление по сравнению с CCS, что является единственным способом доставить питание на расстояния 50–150 метров.

Главное преимущество меди: низкое сопротивление и минимальное падение напряжения

Физика процесса проста: чем ниже удельное сопротивление проводника, тем меньше энергии теряется на нагрев жилы при передаче тока на расстояние. Для медного комбинированного кабеля это означает возможность питания камер на трассах длиной до 150 метров без использования промежуточных усилителей или блоков питания.

Таблица падения напряжения для медного кабеля на разных длинах

Ниже приведены расчеты падения напряжения для медного комбинированного кабеля с жилами питания 0.75 мм² при типичных токах потребления камер. Эти данные являются уникальным экспертным контентом и основой для профессионального проектирования систем видеонаблюдения.

Расшифровка таблицы:

• Отлично/Хорошо: напряжение на камере выше 10.5V — стабильная работа


• Критично/На границе: напряжение 9.5–10.5V — возможны периодические перезагрузки


• Недопустимо: напряжение ниже 9.5V — камера не включится или будет постоянно перезагружаться

Вывод из таблицы: для трасс 100–150 метров при токе камеры 1.0 А и выше необходимо использовать кабель с жилами питания сечением 1.0 мм² вместо 0.75 мм², либо повышать напряжение питания до 24V с понижением на стороне камеры.

Почему для трасс свыше 50 метров медь — единственный вариант

Использование омедненного кабеля (CCS) на длинных трассах приводит к следующим проблемам:

1. Критическое падение напряжения. Сопротивление CCS в 5.4 раза выше, чем у меди. На трассе 50 метров при токе 1.0 А падение напряжения составит не 1.2 В (как у меди), а 6.5 В. Напряжение на камере упадет до 5.5 В — камера просто не включится.


2. Нестабильная работа при включении ИК-подсветки. Ночью ИК-подсветка увеличивает потребление камеры на 30–50%. Если днем камера работала на грани допустимого напряжения, ночью она начнет перезагружаться, что приведет к потере записи в критический период.


3. Необходимость установки промежуточных блоков питания. На каждые 30–40 метров трассы потребуется дополнительный блок питания, что увеличивает стоимость системы в 2–3 раза и создает точки отказа.

Экспертный инсайт: за 12 лет практики мы заметили, что 90% проблем с питанием камер на расстояниях свыше 50 метров возникают именно из-за попытки сэкономить и использовать CCS вместо меди. Стоимость повторного монтажа (демонтаж старого кабеля, прокладка нового) в 3–4 раза превышает разницу в цене между медью и CCS.

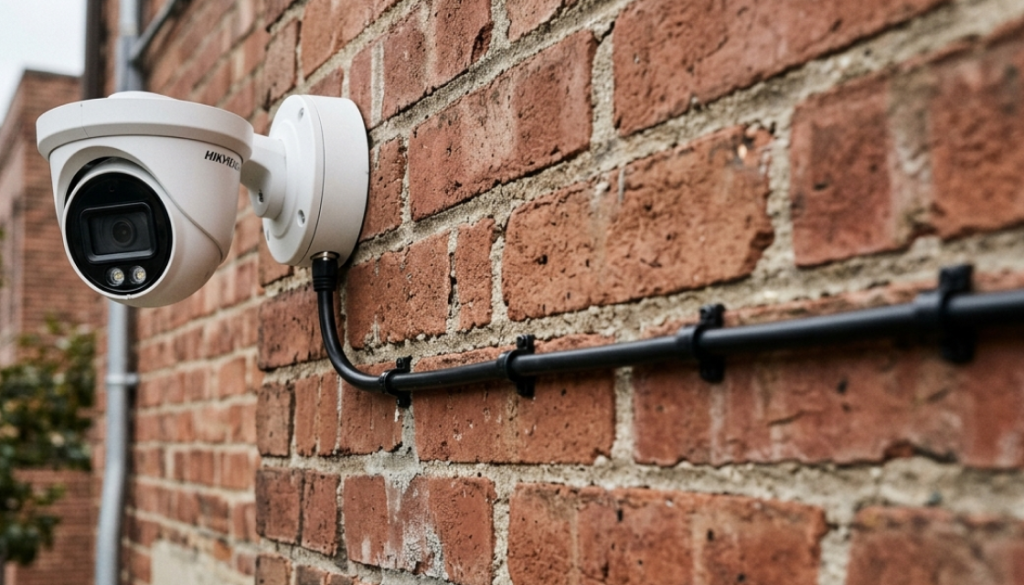

Сферы применения медного комбинированного кабеля

Медный комбинированный кабель оптимален для следующих сценариев:

1. Профессиональные системы видеонаблюдения на крупных объектах:


   • - Складские комплексы площадью 5000+ м² с камерами по периметру


   • - Парковки и автостоянки с расстоянием до постов охраны 80–120 метров


   • - Промышленные предприятия с протяженными производственными цехами


   • - Периметровая охрана объектов с камерами каждые 50–100 метров


2. Прокладка магистралей между зданиями:


   В сочетании с уличной оболочкой из ПНД и несущим тросом медный комбинированный кабель позволяет организовать видеонаблюдение на территории кампусов, дачных поселков или промышленных зон с расстоянием между зданиями до 150 метров.



3. Системы с питанием по PoE через адаптеры:


   Для IP-камер, расположенных на расстоянии свыше 60 метров от коммутатора, используется связка: медный комбинированный кабель → PoE-адаптер (сплиттер) → IP-камера. Силовые жилы комбинированного кабеля питают адаптер, который подает стандартные 48V PoE на камеру.

Сравнение с омедненным кабелем (CCS): когда переплата за медь оправдана?

Экспертный расчет окупаемости:

Медный комбинированный кабель дороже омедненного на 30–50%. Однако эта переплата окупается за счет:

1. Отсутствия промежуточных блоков питания. На трассе 100 метров вам не потребуется 2–3 дополнительных блока питания (стоимость каждого 1500–3000 руб.), что экономит 3000–9000 руб. на одну трассу.


2. Отсутствия точек отказа. Каждый промежуточный блок питания — потенциальная точка отказа системы. Медный кабель обеспечивает надежность на уровне 99.9%.


3. Экономии на монтажных работах. Прокладка одного кабеля вместо двух (коаксиал + силовой) экономит 30–40% времени монтажа, что на крупных объектах дает экономию 50 000–150 000 руб.

Когда медь НЕ оправдана: если трасса короче 30 метров и камеры потребляют менее 1.0 А, рассмотрите бюджетный омедненный кабель — переплата за медь не окупится.

Правила монтажа и подключения

1. Правильная разделка комбинированного кабеля:

   При зачистке кабеля используйте специальный стриппер для комбинированных кабелей. Если его нет, аккуратно надрезайте оболочку канцелярским ножом на глубину не более 0.5 мм, чтобы не повредить жилы питания, расположенные вдоль коаксиальной части.



2. Необходимость стабилизации питания на конце длинной трассы:

   На трассах свыше 80 метров даже с медным кабелем может наблюдаться падение напряжения. Решение — установка стабилизатора напряжения (например, 12V → 12V с компенсацией потерь) или использование напряжения 24V с понижением до 12V на стороне камеры через DC-DC преобразователь.



3. Заземление экрана:

   Экран коаксиальной части должен быть заземлен с обеих сторон трассы для защиты от электромагнитных помех и наведенных токов.



4. Защита от влаги на улице:

   При уличной прокладке используйте кабель с ПНД-оболочкой и гидрофобным заполнением. Все соединения герметизируйте термоусаживаемыми муфтами.

Теперь вы обладаете глубоким пониманием того, почему медный комбинированный кабель является единственным решением для профессиональных систем видеонаблюдения на длинных трассах. Однако выбор между медью и омедненной сталью зависит от конкретной длины трассы и бюджета проекта. Если ваши камеры расположены на расстоянии до 30 метров, возможно, оптимальным решением станет бюджетный омедненный кабель. Для комплексного сравнения и выбора под вашу задачу вернитесь к нашему полному гиду по выбору комбинированных кабелей для видеонаблюдения, где мы разобрали все сценарии применения.
