Одна оболочка вместо двух трасс: как упростить монтаж аналоговых и HD-систем
При построении систем видеонаблюдения на базе аналоговых и HD-камер (HD-TVI, AHD, CVBS) перед монтажником неизменно встает вопрос организации передачи двух сигналов одновременно: видеопотока и электропитания. Классическое решение — прокладывать два отдельных кабеля (коаксиальный для видео и силовой для питания 12V/24V). Однако это удваивает стоимость материалов, увеличивает время монтажа в два раза и создает путаницу из проводов в кабель-каналах.
Комбинированный кабель решает эту проблему элегантно: под одной общей оболочкой объединены коаксиальная жила для передачи видеосигнала и одна или две дополнительные жилы для подачи электропитания на камеру. Такой подход позволяет прокладывать одну трассу вместо двух, экономя до 30% времени монтажа и упрощая обслуживание системы.
Прежде чем углубляться в специфику комбинированных решений, важно понимать общую архитектуру слаботочных систем. Если вы только начинаете проектировать инфраструктуру объекта и хотите сравнить все доступные технологии передачи данных, рекомендуем изучить наш общий гид по выбору всей кабельно-проводниковой продукции, где мы сравниваем коаксиальные кабели, витую пару, оптоволокно и интерфейсные шнуры, помогая составить полную картину перед закупкой материалов.

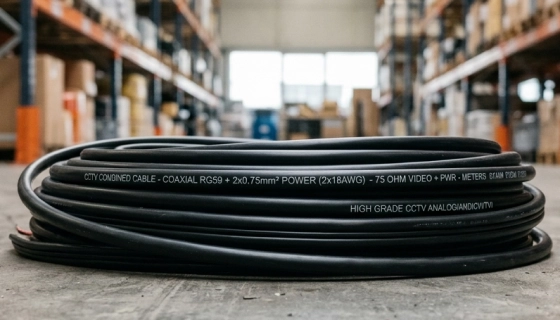

Что такое комбинированный кабель и зачем он нужен?
Комбинированный кабель для видеонаблюдения — это специализированное инженерное решение, в котором под единой внешней оболочкой объединены:
- Коаксиальная часть: центральная жила (медная или омедненная сталь) с диэлектриком и экранированием, передающая видеосигнал с волновым сопротивлением 75 Ом согласно стандарту ISO/IEC 61196 и ГОСТ Р 53880-2010.
- Силовые жилы: одна или две медные или омедненные жилы сечением 0.75 мм² или 1.0 мм², подающие постоянное напряжение 12V или 24V от блока питания к камере.
Ключевые преимущества такого подхода:
- Экономия времени монтажа. Прокладка одной трассы вместо двух сокращает трудозатраты на 30–40%, что критически важно на крупных объектах с десятками камер.
- Компактность. Один кабель занимает меньше места в кабель-канале, гофре или при скрытой прокладке за потолком.
- Удобство обслуживания. При необходимости замены или модернизации системы вы работаете с одной трассой, а не с двумя параллельными линиями.
- Эстетика. Меньше проводов — чище выглядит монтаж, особенно в жилых помещениях или офисах.
Какой комбинированный кабель выбрать под вашу задачу?
Выбор материала жил напрямую зависит от длины трассы и требований к качеству питания. Два основных варианта покрывают 95% задач.
Медный кабель (Cu) – для профессиональных систем, трасс длиной более 30–50 метров, минимальные потери питания
Если ваша система видеонаблюдения включает камеры, расположенные на расстоянии более 30–50 метров от регистратора или блока питания, либо вы монтируете профессиональную систему на крупном объекте (склад, парковка, периметр предприятия), необходим комбинированный кабель с центральной жилой и жилами питания из 100% меди. Медь обеспечивает минимальное электрическое сопротивление, что критически важно для предотвращения падения напряжения на длинных трассах. Чтобы детально разобраться в нормах затухания, таблицах падения напряжения и сценариях применения чистой меди, перейдите в наш полный гид по выбору медных комбинированных кабелей для видеонаблюдения.
Омедненный кабель (CCS) – бюджетное решение для коротких дистанций до 30 метров, экономия без потери качества видео
Для типовых задач в частных домах, коттеджах, небольших офисах или магазинах, где расстояние от регистратора до камер не превышает 20–30 метров, оптимальным выбором станет комбинированный кабель с омедненной сталью. Коаксиальная часть такого кабеля передает видеосигнал идентично меди (благодаря скин-эффекту на частотах видеосигнала), а стальной сердечник силовых жил обеспечивает достаточную проводимость на коротких дистанциях при значительно меньшей стоимости. Все нюансы экономии, ограничения по длине трассы и практические советы по выбору мы подробно разобрали в руководстве по выбору омедненных комбинированных кабелей для видеонаблюдения.
Технические параметры комбинированного кабеля
При выборе комбинированного кабеля обращайте внимание на три ключевых параметра, указанных в спецификации:
1. Волновое сопротивление коаксиальной части: 75 ОмЭто стандарт для всех систем видеонаблюдения согласно ISO/IEC 61196-1. Использование кабеля с другим сопротивлением (например, 50 Ом для радиочастотных применений) приведет к отражению сигнала и появлению артефактов на изображении. Допустимое отклонение составляет ±3 Ом.
2. Сечение жил питания: 0.75 мм² или 1.0 мм²
От сечения силовых жил напрямую зависит допустимая длина трассы и ток нагрузки:
|
Сечение жил питания |
Максимальный ток |
Типичное применение |
|---|---|---|
| 0.75 мм² | до 1.5–2 А | Стандартные купольные и цилиндрические камеры (потребление 0.5–1 А) |
| 1.0 мм² | до 2.5–3 А | PTZ-камеры с поворотным механизмом, камеры с обогревом (потребление 1.5–2.5 А) |
Упрощенная формула расчета падения напряжения:
ΔU = I × R × L
где:
- I — ток потребления камеры (А)
- R — удельное сопротивление жилы (Ом/м)
- L — длина трассы (м)
Для меди 0.75 мм²: R ≈ 0.024 Ом/м
Для CCS 0.75 мм²: R ≈ 0.13 Ом/м (в 5.4 раза выше!)
3. Тип экранирования
Для защиты видеосигнала от электромагнитных помех комбинированный кабель может иметь:
- Алюминиевую фольгу (базовое экранирование, подходит для большинства задач)- Оплетку из медных или омедненных проводников (плотность 60–96%, для условий с сильными помехами)
- Комбинированное экранирование (фольга + оплетка, для промышленных объектов)

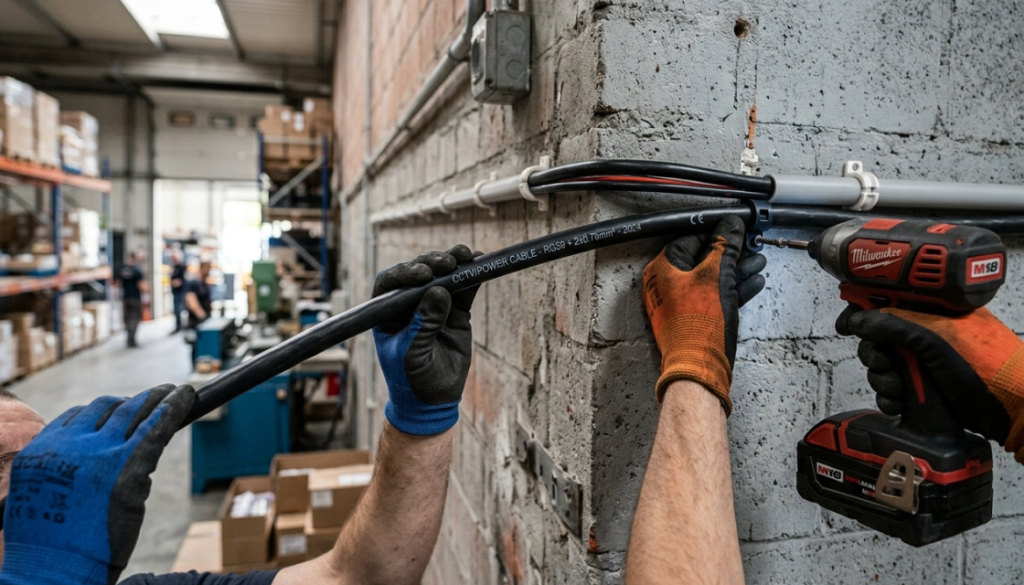

Типичные ошибки при прокладке комбинированного кабеля, которые убивают сигнал или питание
За 12 лет практики мы заметили, что 80% проблем с системами видеонаблюдения возникают из-за ошибок монтажа, а не из-за брака оборудования. Вот пять типичных просчетов, которые встречаются чаще всего:
- Превышение допустимой длины трассы для омедненного кабеля.
Если вы используете CCS на дистанции свыше 30 метров при питании 12V, падение напряжения на стальных жилах станет критическим. Камера может не включаться, периодически перезагружаться или показывать артефакты при включении ИК-подсветки (которая резко увеличивает потребление тока). - Неправильная разделка кабеля.
При зачистке комбинированного кабеля важно не повредить жилы питания, которые обычно расположены вдоль коаксиальной части. Используйте специальный стриппер для комбинированных кабелей или аккуратно разделяйте оболочки канцелярским ножом, не делая глубоких надрезов. - Отсутствие стабилизации питания на конце длинной трассы.
На трассах свыше 50 метров даже с медным кабелем может наблюдаться падение напряжения. Решение — установка стабилизатора напряжения или использование более высокого напряжения питания (24V вместо 12V) с понижением на стороне камеры. - Прокладка комбинированного кабеля вплотную к силовым линиям 220В/380В.
Хотя коаксиальная часть имеет экранирование, при прокладке в одном коробе с силовыми кабелями наводки могут проникать в видеосигнал, вызывая помехи на изображении. Минимальное расстояние — 30 см при параллельной прокладке согласно ПУЭ (Правила устройства электроустановок). - Использование кабеля с недостаточным сечением жил питания для PTZ-камер.
Поворотные камеры с обогревом потребляют до 2–2.5 А. Если вы используете кабель с жилами 0.75 мм², падение напряжения будет критическим даже на средних дистанциях. Для таких камер необходим кабель с сечением жил питания не менее 1.0 мм².
Кейс из практики: складской комплекс 5000 м²
Объект: Складской комплекс класса А, площадь 5000 м², высота потолков 12 метров.
Задача: Организовать систему видеонаблюдения на 32 камеры HD-TVI с расстоянием до регистратора до 80 метров.
Вызов: Камеры расположены по периметру и внутри склада, многие на расстоянии 60–80 метров от поста охраны.
Решение: Применение комбинированного медного кабеля КВК-В-75-1.0 с жилой питания 1.0 мм² для всех трасс свыше 50 метров и CCS для коротких дистанций до 25 метров.
Результат: Стабильная работа системы 3 года без единого сбоя питания или потери видеосигнала.
Экономия vs раздельная прокладка: Сэкономлено более 280 000 рублей на материалах и монтажных работах за счет прокладки одной трассы вместо двух.
FAQ по комбинированным кабелям для видеонаблюдения
Можно ли использовать комбинированный кабель для IP-камер?
Технически — да, но это нецелесообразно. IP-камеры питаются по стандарту PoE (Power over Ethernet) через витую пару, которая одновременно передает данные и питание согласно IEEE 802.3af/at/bt. Комбинированный кабель предназначен для аналоговых систем (HD-TVI, AHD, CVBS), где видеосигнал передается по коаксиальной жиле.
Какой максимальный ток можно передать по жилам питания 0.75 мм²?
При напряжении 12V и длине трассы до 30 метров допустимый ток составляет примерно 1.5–2 А. Этого достаточно для большинства стандартных камер видеонаблюдения (потребление 0.5–1.5 А). Для более мощных камер (PTZ с обогревом) необходимо сечение 1.0 мм².
Можно ли прокладывать комбинированный кабель на улице?
Да, но только если он имеет внешнюю оболочку из светостабилизированного полиэтилена (ПНД) черного цвета и несущий трос для воздушной подвески. Стандартный внутренний кабель с ПВХ-оболочкой быстро разрушится под воздействием ультрафиолета и мороза.
Что лучше: комбинированный кабель или раздельная прокладка (коаксиал + силовой)?
Комбинированный кабель выгоднее экономически и удобнее в монтаже на 90% объектов. Раздельная прокладка оправдана только в специфических случаях: когда требуется экстремально высокое сечение силовых жил (более 1.5 мм²) или когда трасса уже смонтирована и нужно добавить питание без замены существующего коаксиала.
Почему на некоторых камерах изображение "плывет" при включении ИК-подсветки ночью?
Это классический признак недостаточного питания. ИК-подсветка резко увеличивает потребление тока камеры (на 30–50%). Если сечение жил питания недостаточно или трасса слишком длинная, напряжение проседает ниже критического порога (обычно 10.5V для камер с питанием 12V), и камера начинает работать нестабильно. Решение — использовать кабель с большим сечением жил или стабилизатор напряжения на стороне камеры.
Какие стандарты регулируют производство комбинированных кабелей?
Основные стандарты: ГОСТ Р 53880-2010 (кабели для систем видеонаблюдения), ISO/IEC 61196 (коаксиальные кабели), ГОСТ 31565-2012 (пожарная безопасность). Качественный кабель всегда имеет сертификат соответствия и паспорт с указанием всех технических характеристик.
