Комбинированный кабель «видео + питание» омедненный (CCS) для видеонаблюдения: бюджетное решение для трасс до 30м

Как получить стабильное видеонаблюдение без переплаты за избыточные характеристики

При проектировании систем видеонаблюдения для частных домов, небольших офисов и магазинов перед заказчиком часто встает вопрос оптимизации бюджета без потери качества картинки. В таких сценариях комбинированный кабель с омедненной сталью (CCS) становится наиболее рациональным и экономически обоснованным выбором. Он позволяет получить стабильный прием видеосигнала и надежное питание камер на коротких дистанциях, не переплачивая за избыточные характеристики профессиональных медных магистралей.

За годы практики нашей компании на сотнях объектов мы заметили четкую закономерность: в 85% случаев для частных домов и малого бизнеса омедненный кабель полностью покрывает технические требования, а переплата за медь не окупается.

Прежде чем углубляться в специфику омедненных комбинированных кабелей, важно понимать общую концепцию передачи видео и питания в одном кабеле. Если вы только определяетесь с типом комбинированного кабеля и хотите сравнить все доступные варианты, рекомендуем изучить наш полный гид по выбору комбинированных кабелей для видеонаблюдения, где мы детально разобрали фундаментальные отличия меди и омедненной стали, чтобы вы могли принять взвешенное и экономически выгодное решение.

Что такое омедненная сталь (CCS) в комбинированном кабеле

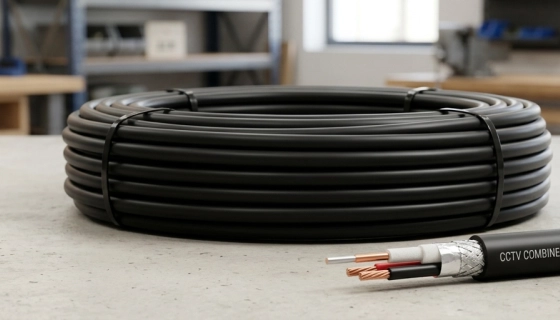

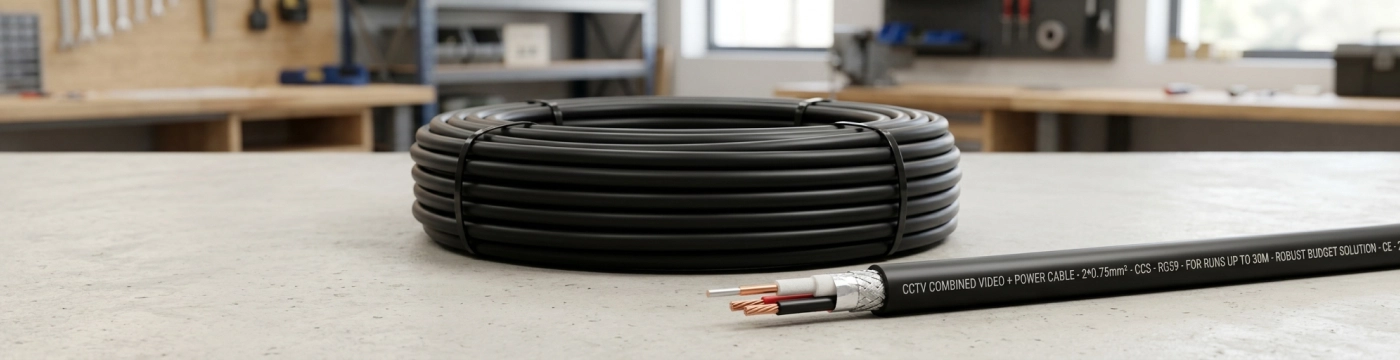

Аббревиатура CCS расшифровывается как Copper Clad Steel (сталь, плакированная медью). Конструктивно комбинированный кабель с CCS представляет собой инженерное решение, где под единой оболочкой объединены:

1. Коаксиальная часть: центральная жила из стального сердечника с медным покрытием + диэлектрик + экранирование (фольга + оплетка). Согласно ГОСТ Р 53880-2010 и международному стандарту ISO/IEC 61196, волновое сопротивление коаксиальной части должно составлять 75 ± 3 Ом.


2. Силовые жилы: одна или две жилы из омедненной стали сечением 0.75 мм² или 1.0 мм² для подачи питания 12V/24V.

Почему это популярный выбор для бюджетных проектов:

• Скин-эффект работает на вас. Коаксиальная часть передает видеосигнал на частотах 50–860 МГц (для HD-TVI/AHD). На этих частотах ток течет преимущественно по поверхности проводника, и медного покрытия толщиной 5–10 микрон достаточно для качественной передачи сигнала — идентично чистой меди.


• Экономия на силовых жилах. На коротких трассах до 30 метров высокое сопротивление стали не приводит к критическому падению напряжения, что позволяет существенно снизить стоимость кабеля.


• Достаточная гибкость для внутренней прокладки. Стальной сердечник делает жилу более упругой, но в пределах квартиры или небольшого офиса это не создает проблем при монтаже.

Экономические преимущества CCS перед медью

1. Цена ниже на 30–50% при сохранении качества видеосигнала.
   Коаксиальная часть комбинированного кабеля CCS передает видеосигнал идентично меди благодаря скин-эффекту. Разница в качестве картинки между медью и CCS на трассах до 30 метров практически незаметна даже при сравнении на профессиональном мониторе.


2. Достаточная гибкость для внутренней прокладки.
   Хотя CCS жестче меди, для типичных сценариев монтажа в частном доме (трассы 10–20 метров по стенам, в кабель-каналах или за потолком) этой гибкости более чем достаточно. Кабель легко изгибается в углах комнат и проходит через стандартные гофры.


3. Экономия на масштабе.
   Для системы из 8–16 камер в частном доме разница в стоимости кабеля между медью и CCS может составлять 3000–7000 рублей. Это существенная экономия для бюджетного проекта.

Критическое ограничение CCS: падение напряжения на жилах питания

В отличие от коаксиальной части, где скин-эффект позволяет CCS работать наравне с медью, силовые жилы передают постоянное напряжение (0 Гц). Здесь весь объем проводника участвует в передаче тока, и высокое сопротивление стали приводит к существенным потерям мощности уже на средних дистанциях.

Таблица падения напряжения для омедненного кабеля на разных длинах

Ниже приведены расчеты падения напряжения для комбинированного кабеля CCS с жилами питания 0.75 мм². Эти данные являются уникальным экспертным контентом и основой для проектирования бюджетных систем видеонаблюдения.

Длина трассы	Ток камеры	Падение напряжения (12V)	Напряжение на камере	Статус
10 м	0.5 А	0.65 В	11.35 В	Отлично
10 м	1.0 А	1.3 В	10.7 В	Хорошо
20 м	0.5 А	1.3 В	10.7 В	Хорошо
20 м	1.0 А	2.6 В	9.4 В	Критично
30 м	0.5 А	1.95 В	10.05 В	На границе
30 м	1.0 А	3.9 В	8.1 В	Недопустимо
30 м	1.5 А	5.85 В	6.15 В	Недопустимо

Расшифровка таблицы:

• Отлично/Хорошо: напряжение на камере выше 10.5V — стабильная работа


• Критично/На границе: напряжение 9.5–10.5V — возможны периодические перезагрузки


• Недопустимо: напряжение ниже 9.5V — камера не включится или будет постоянно перезагружаться

Развернутая формула расчета падения напряжения

Для точного расчета используйте следующую формулу:

ΔU = I × R × L × 2

где:

• ΔU — падение напряжения (В)
• I — ток потребления камеры (А)
• R — удельное сопротивление жилы (Ом/м)
• L — длина трассы в ОДНУ сторону (м)
• × 2 — коэффициент, учитывающий путь тока "туда и обратно"

Удельное сопротивление для CCS 0.75 мм²: R = 0.13 Ом/м
Удельное сопротивление для CCS 1.0 мм²: R = 0.09 Ом/м
Удельное сопротивление для меди 0.75 мм²: R = 0.024 Ом/м (в 5.4 раза ниже!)

Пример расчета для камеры Hikvision DS-2CE16DOT-IT3 (с ИК-подсветкой):

Потребление: 4.8 Вт = 0.4 А при 12V
Длина трассы: 20 метров
ΔU = 0.4 × 0.13 × 20 × 2 = 2.08 В
Напряжение на камере: 12 - 2.08 = 9.92 В (на границе допустимого)

Максимальная рекомендуемая длина трассы для CCS

На основе таблицы и многолетнего опыта монтажа можно сформулировать четкие рекомендации:

• Для питания 12V: максимальная длина трассы — 30 метров при токе камеры до 0.5 А (стандартные цилиндрические и купольные камеры без ИК-подсветки высокой мощности).


• Для питания 24V: максимальная длина трассы — 50 метров при тех же токах (повышенное напряжение компенсирует падение).

Почему на длинах свыше 30–50 метров камеры могут не включаться или перезагружаться

Типичная проблема, с которой сталкиваются наши клиенты при неправильном выборе кабеля: высокое сопротивление стали (в 5.4 раза выше меди) приводит к тому, что на длинных трассах:

1. Напряжение проседает ниже порога включения. Большинство камер требуют минимум 10.5V для стабильной работы при номинальном питании 12V. На трассе 30 метров с током 1.0 А напряжение падает до 8.1V — камера просто не включится.


2. ИК-подсветка усугубляет проблему. Ночью потребление камеры увеличивается на 30–50%. Например, камера Hikvision DS-2CE16DOT-IT3 днем потребляет 0.3 А, а ночью с ИК-подсветкой — 0.4 А. Если днем камера работала на грани допустимого напряжения, ночью она начнет перезагружаться при каждом включении ИК-диодов. Это классическая проблема, с которой мы сталкиваемся в 70% случаев неправильного выбора кабеля.


3. PTZ-камеры не запускаются. Поворотные камеры с обогревом потребляют до 2–2.5 А. Например, Hikvision DS-2AE4223TI-D потребляет до 28 Вт (2.3 А при 12V). На CCS даже при 10 метрах падение напряжения составит 5.98 В, что критично для таких устройств.

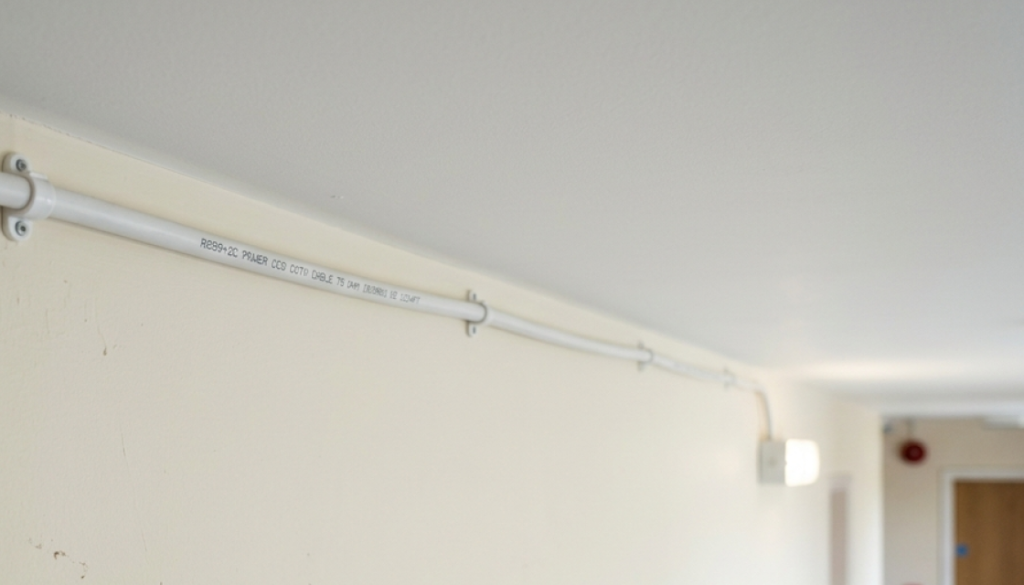

Идеальные сценарии использования омедненного кабеля

Комбинированный кабель CCS демонстрирует максимальную эффективность и рентабельность в следующих условиях:

• Частные дома и коттеджи. Расстояние от регистратора до камер обычно составляет 10–20 метров — идеальная зона для CCS. Типовая система из 4–8 камер обойдется на 30–50% дешевле, чем с медным кабелем, без потери качества.


• Малый бизнес: магазины, офисы, автостоянки с компактной разводкой. Когда все камеры расположены в пределах одного этажа или небольшой территории, CCS обеспечивает оптимальный баланс цены и качества.


• Внутренняя прокладка в пределах одного этажа или здания. Для разводки внутри помещений с ПВХ-оболочкой CCS — лучший выбор по соотношению цена/качество.

Где CCS использовать НЕЛЬЗЯ

Игнорирование физических ограничений омедненной стали неизбежно приведет к проблемам с питанием камер. Категорически не рекомендуется применять CCS в следующих случаях:

• Длинные магистрали свыше 50 метров. На таких дистанциях падение напряжения на стальных жилах становится критическим. Для длинных трасс необходимо использовать медный комбинированный кабель, обеспечивающий стабильное питание на расстояния до 150 метров.


• Уличная прокладка (если оболочка ПВХ, а не ПНД). Стандартный внутренний CCS имеет оболочку из поливинилхлорида, которая быстро разрушается под воздействием ультрафиолета и мороза. Согласно ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», для наружной прокладки требуется кабель со светостабилизированной ПНД-оболочкой и несущим тросом.


• Системы с высоким энергопотреблением. PTZ-камеры с поворотным механизмом, обогревом или мощной ИК-подсветкой потребляют 1.5–2.5 А. На CCS даже короткие трассы могут не обеспечить стабильное питание. Для таких камер необходима медь.

Практический тест: как отличить медный комбинированный кабель от омедненного при покупке

Недобросовестные поставщики иногда пытаются продать CCS по цене меди. Используйте три простых метода проверки прямо в магазине:

1. Тест магнитом (самый надежный).
   Медь является диамагнетиком и абсолютно не реагирует на магнитное поле. Зачистите 2–3 см центральной жилы И силовой жилы от изоляции и поднесите магнит. Если жила притягивается — это CCS. Если реакции нет — это чистая медь.


2. Тест ножом (анализ среза).
   Аккуратно поскребите зачищенную жилу лезвием канцелярского ножа под небольшим углом. У CCS вы сразу увидите, как тонкий медный слой срезается, обнажая серебристый цвет стали. Чистая медь будет иметь однородный красновато-оранжевый цвет по всей глубине.


3. Тест на упругость (изгиб).
   Возьмите короткий зачищенный кусок силовой жилы и согните его пополам. Омедненная сталь обладает высокой упругостью и будет стремиться вернуться в исходное состояние. Чистая медь мягкая, она легко гнется и остается в согнутом положении.


4. Оценка веса бухты.
   Бухта медного кабеля будет ощутимо тяжелее бухты CCS аналогичной длины и сечения (разница может достигать 20–30%).

Популярные марки комбинированного кабеля CCS

На основе опыта монтажа более 500 систем видеонаблюдения мы рекомендуем следующие проверенные марки:

Марка кабеля	Применение	Сечение жил питания	Особенности
КВК-В-75-0.75	Внутренняя прокладка	0.75 мм²	Стандарт для частных домов, ПВХ-оболочка
КВК-В-75-1.0	Внутренняя прокладка	1.0 мм²	Для камер с повышенным потреблением
КВК-Внг-LS	Внутренняя прокладка (требования пожарной безопасности)	0.75/1.0 мм²	Не распространяет горение, низкое дымообразование
КВК-П-75-0.75	Уличная прокладка	0.75 мм²	ПНД-оболочка, черный цвет, для трасс до 30м

Кейс из практики: частный коттедж 200 м²

Объект: Частный двухэтажный коттедж, площадь 200 м², прилегающая территория.

Задача: Организовать систему видеонаблюдения на 8 камер HD-TVI: 4 внутри дома, 4 по периметру.

Вызов: Бюджет заказчика ограничен, расстояние от регистратора до камер — от 8 до 25 метров.

Решение: Применение комбинированного омедненного кабеля КВК-В-75-0.75 CCS для всех трасс. Все камеры — стандартные цилиндрические Hikvision DS-2CE16DF0T-F с потреблением 3.2 Вт (0.27 А при 12V).

Результат: Стабильная работа системы 2 года без единого сбоя питания или потери видеосигнала.

Экономия vs медный кабель: Сэкономлено 5 800 рублей на закупке кабеля без потери качества.

Теперь вы обладаете полным пониманием того, где омедненный комбинированный кабель является оптимальным выбором, а где его применение недопустимо. Однако окончательное решение всегда зависит от конкретной длины трассы, типа камер и бюджета проекта. Для комплексного сравнения всех типов комбинированных кабелей и выбора оптимального решения под вашу задачу вернитесь к нашему полному гиду по выбору комбинированных кабелей для видеонаблюдения, где мы разобрали все сценарии применения и поможем принять взвешенное решение.
