Почему UTP остаётся золотым стандартом для 95% задач, и как избежать ошибок при выборе категории
Неэкранированная витая пара (UTP) является абсолютным стандартом де-факто для построения локальных вычислительных сетей (ЛВС) в жилых и коммерческих помещениях. Благодаря оптимальному балансу между стоимостью, гибкостью и пропускной способностью, именно этот тип кабеля обеспечивает стабильное подключение роутеров, компьютеров, IP-камер и систем умного дома в подавляющем большинстве случаев.
Прежде чем углубляться в специфику неэкранированных решений, важно понимать общую архитектуру передачи данных по медным парам. Если вы только начинаете проектировать сеть и хотите разобраться в фундаментальных отличиях всех типов кабелей, рекомендуем изучить наш полный гид по выбору витой пары (UTP, FTP, уличные), где мы детально разобрали физические принципы работы скрутки и поможем составить общую картину перед закупкой материалов.
Что такое UTP (Unshielded Twisted Pair) и как шаг скрутки компенсирует отсутствие экрана

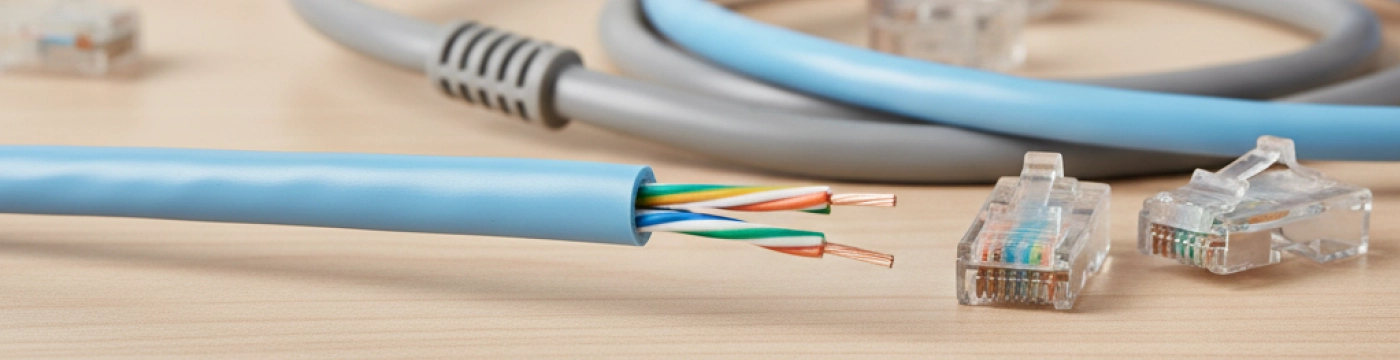

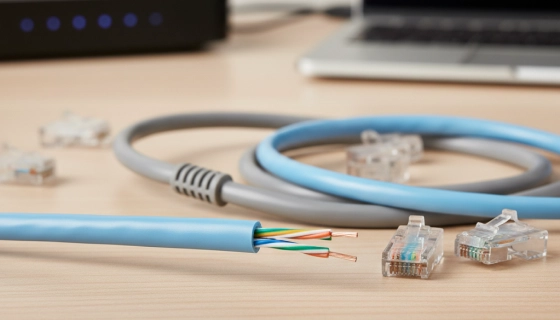

Аббревиатура UTP расшифровывается как Unshielded Twisted Pair (неэкранированная витая пара). В отличие от своих защищенных аналогов, этот кабель не имеет общего металлического экрана (фольги или оплетки) вокруг четырех пар проводников. Казалось бы, отсутствие металлической защиты должно делать сигнал уязвимым. Однако здесь вступает в силу гениальный физический принцип: синфазное подавление помех.
Две изолированные медные жилы скручиваются между собой с определенным, строго выверенным шагом (twist rate). Когда внешнее электромагнитное поле (например, от бытовых приборов или люминесцентных ламп) воздействует на кабель, оно наводит практически одинаковую помеху в обоих проводниках пары. Поскольку на приемной стороне сетевое оборудование считывает разницу потенциалов между жилами (дифференциальный сигнал), одинаковые помехи математически вычитаются и взаимно уничтожаются. Чем точнее выдержан шаг скрутки на производстве, тем эффективнее кабель гасит наводки без необходимости использования дорогостоящих и сложных в монтаже металлических экранов.
Сравнение категорий: Cat5e против Cat6
Выбор между двумя самыми популярными категориями неэкранированной витой пары зависит от требуемой пропускной способности и планов на модернизацию сети в будущем.
-
Cat5e (Category 5 enhanced): Золотой стандарт последних двух десятилетий. Поддерживает скорость передачи данных до 1 Гбит/с (Gigabit Ethernet) на рабочей частоте 100 МГц. Этого более чем достаточно для домашнего интернета, потокового видео в 4K и стандартных офисных задач.
-
Cat6 (Category 6): Более современный стандарт, работающий на частоте 250 МГц. Благодаря более плотной скрутке пар и, часто, наличию пластикового разделительного каркаса (креста) внутри кабеля, Cat6 эффективно подавляет перекрестные наводки (crosstalk) между соседними парами. Это позволяет передавать данные со скоростью до 10 Гбит/с, но с важным ограничением: на дистанциях не более 55 метров.
|
Параметр |
Cat5e (UTP) |
Cat6 (UTP) |
|---|---|---|
| Рабочая частота | 100 МГц | 250 МГц |
| Максимальная скорость | 1 Гбит/с (до 100 м) | 10 Гбит/с (до 55 м) / 1 Гбит/с (до 100 м) |
| Внутренняя конструкция | 4 пары, без разделителя | 4 пары, часто с пластиковым крестом-сепаратором |
| Толщина жилы (AWG) | Обычно 24 AWG (0.51 мм) | Обычно 23 AWG (0.57 мм) |
| Стоимость | Бюджетная | На 20–30% выше |
Идеальные сценарии использования UTP
Неэкранированная витая пара демонстрирует максимальную эффективность и рентабельность в следующих условиях:
-
Домашние сети и квартиры: Прокладка от квартирного щитка или роутера до рабочих мест, Smart TV, игровых консолей и контроллеров систем «умный дом». В жилых помещениях уровень электромагнитных помех минимален, поэтому переплата за экран не имеет технического смысла.
-
Офисные рабочие места (Open Space): Организация структурированных кабельных систем (СКС) в стандартных офисах, где компьютерные розетки разводятся от патч-панели в серверной. При условии, что слаботочные трассы не идут вплотную к силовым линиям, UTP обеспечивает стабильный гигабитный канал.
-
Подключение IP-видеонаблюдения: Передача данных и питание для IP-камер внутри зданий по стандарту PoE (Power over Ethernet), где не требуется защита от мощных промышленных помех.
Когда UTP использовать НЕЛЬЗЯ (и нужен экран)
Несмотря на универсальность, у неэкранированного кабеля есть строгие ограничения, нарушение которых приведет к деградации сети или физическому разрушению трассы:
-

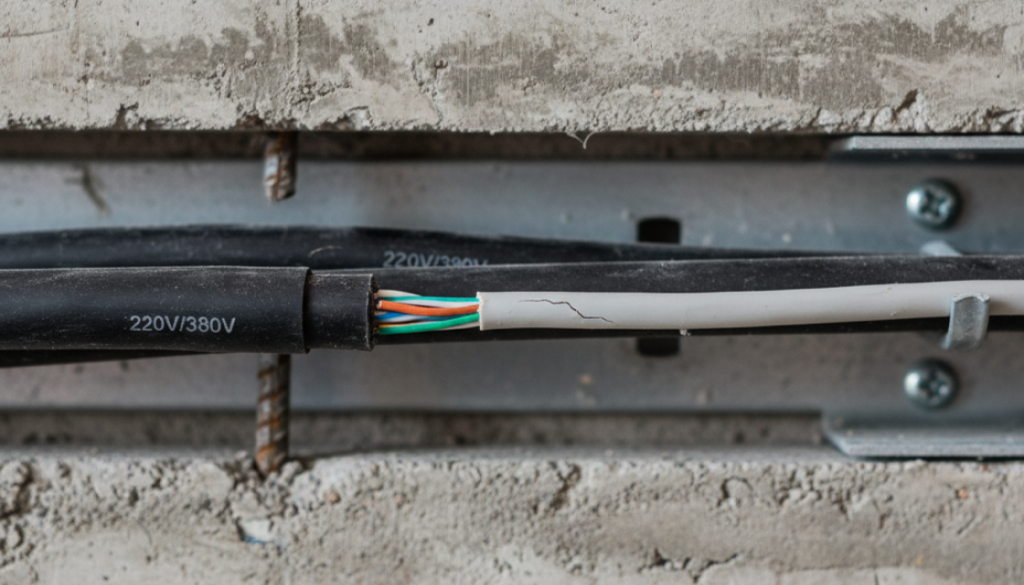

Прокладка в одном коробе или штробе с силовыми кабелями 220В/380В. Мощные электромагнитные поля от силовых линий наведут сильные помехи в неэкранированные пары, что вызовет потерю пакетов, разрывы соединения и падение скорости. В таких условиях необходимо применять экранированный кабель (FTP или S/FTP) с обязательным заземлением экрана.
-
Уличная прокладка и неотапливаемые помещения. Стандартный UTP имеет внешнюю оболочку из поливинилхлорида (ПВХ). На морозе она теряет пластификаторы и трескается при малейшем изгибе, а под воздействием солнечного ультрафиолета разрушается за 1–2 сезона. Для вывода сети на улицу или прокладки по фасадам требуется специальный магистральный кабель с несущим тросом и светостабилизированной полиэтиленовой (ПНД) оболочкой.
Правила монтажа: максимальная длина сегмента и допустимый радиус изгиба
Чтобы неэкранированная витая пара раскрыла свой потенциал, заявленный производителем, при монтаже необходимо строго соблюдать регламенты международного стандарта TIA/EIA-568:
-
Максимальная длина сегмента: Общая длина канала передачи данных не должна превышать 100 метров. Из них 90 метров отводится на стационарную прокладку кабеля в стенах (горизонтальная подсистема), а оставшиеся 10 метров распределяются между двумя патч-кордами (у коммутатора и у конечного устройства). Превышение этой дистанции ведет к критическому затуханию сигнала и невозможности установить соединение.
-
Допустимый радиус изгиба: При протяжке кабеля минимальный радиус изгиба должен составлять не менее 4 внешних диаметров кабеля. После завершения монтажа (в состоянии покоя) радиус можно уменьшить до 1 внешнего диаметра. Резкие перегибы под углом 90 градусов без использования специальных угловых коробов деформируют шаг скрутки и нарушают волновое сопротивление пары.
-
Сила натяжения: Не прикладывайте усилие более 110 Н (примерно 11 кг) при протяжке кабеля через гофру или кабель-каналы, чтобы избежать растяжения медных жил и разрыва диэлектрика.
