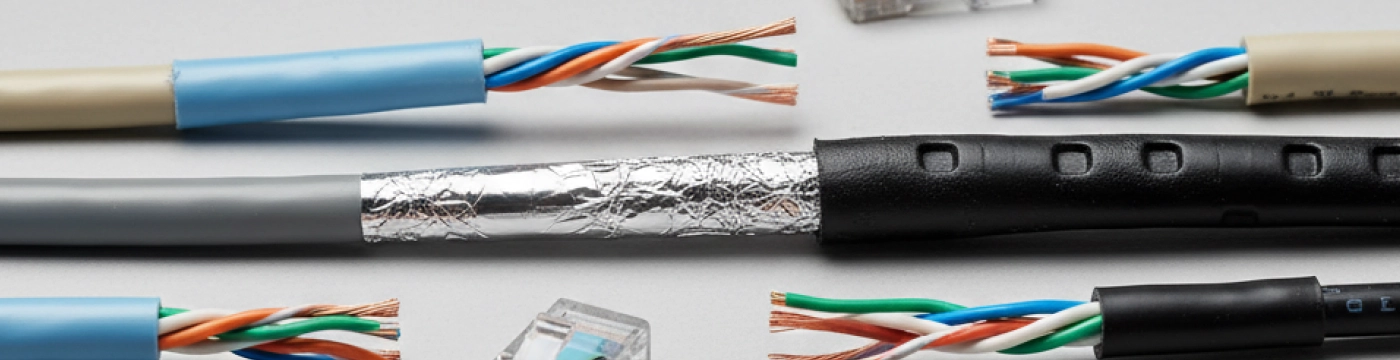

UTP, FTP, Cat5e-Cat7: разбираем типы экранирования и категории скорости, помогаем выбрать кабель для любых задач.
Витая пара остается золотым стандартом построения локальных сетей уже более трех десятилетий. Несмотря на бурное развитие беспроводных технологий, именно проводное подключение на базе скрученных пар обеспечивает предсказуемую скорость, минимальные задержки и стабильность, недостижимую для Wi-Fi в условиях плотной застройки. От домашнего роутера до серверной стойки дата-центра — везде, где требуется надежная передача данных, применяется этот универсальный кабель.
Однако за простым названием «витая пара» скрывается целое семейство кабелей с различными типами экранирования, категориями скорости и конструкциями оболочек. Ошибка в выборе приводит к потере гигабит скорости, периодическим обрывам связи или преждевременному выходу трассы из строя. Этот материал поможет вам разобраться в типах витой пары, понять логику маркировок и выбрать оптимальное решение под конкретную задачу — от простой домашней сети до промышленной магистрали между зданиями.
Если вы еще не определились, что для вашей инфраструктуры подходит именно витая пара, а не коаксиальный кабель или оптоволокно, рекомендуем сначала изучить наш общий гид по выбору всей кабельно-проводниковой продукции, где мы сравниваем все доступные технологии передачи данных и помогаем составить общую картину перед проектированием сети.

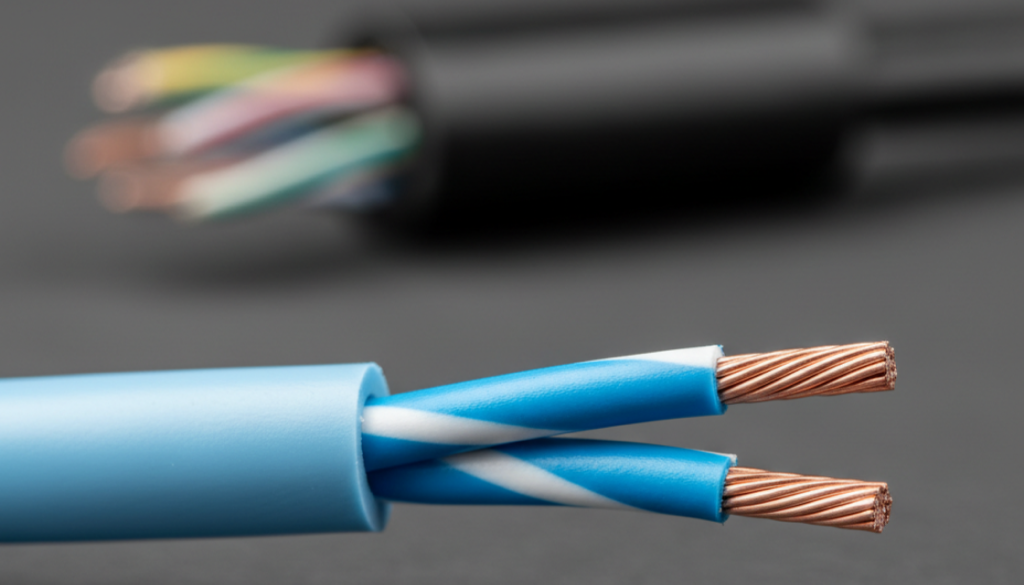

Принцип работы витой пары: почему скрутка гасит помехи
В основе любой витой пары лежит простой, но гениальный физический принцип. Два изолированных медных проводника скручиваются между собой с определенным шагом. Когда на пару воздействует внешнее электромагнитное поле (от силовых кабелей, люминесцентных ламп, радиопередатчиков), оно наводит одинаковые помехи в обоих проводниках.
Поскольку проводники скручены, они постоянно меняются местами относительно источника помехи. На приеме дифференциальный сигнал вычитает напряжение одного проводника из другого. В результате наведенные помехи, имеющие одинаковую полярность в обоих проводах, взаимно уничтожаются, а полезный сигнал, передаваемый в противофазе, усиливается. Это явление называется синфазным подавлением помех (Common Mode Rejection).
Чем точнее выдержан шаг скрутки и тем выше качество балансировки пары, тем эффективнее подавляются внешние наводки. Именно поэтому стандарты ISO/IEC 11801 и TIA/EIA-568 предъявляют жесткие требования к геометрии проводников и допускам на шаг скрутки.
Интерактивный помощник выбора
Выбор конкретной марки витой пары всегда начинается с понимания среды эксплуатации и требуемых характеристик. Четыре типовых сценария покрывают 95% задач.
Для дома и обычного офиса — Неэкранированный кабель (UTP) Cat5e/Cat6
В большинстве жилых квартир и типовых офисов электромагнитная обстановка спокойная: нет мощных частотных преобразователей, сварочных аппаратов или промышленных станков. В таких условиях оптимальным выбором становится неэкранированная витая пара категории 5e (для скоростей до 1 Гбит/с) или категории 6 (для 10 Гбит/с на коротких дистанциях до 55 метров). Она дешевле, гибче и проще в монтаже, чем экранированные аналоги. Чтобы детально разобраться в отличиях категорий и правилах домашней прокладки, перейдите в наш полный гид по выбору неэкранированного кабеля UTP.
Для офисов с помехами и серверных — Экранированный кабель (FTP)
Когда трасса проходит рядом с силовыми кабелями 220/380В, в одном коробе с ними, в серверной комнате с высокой плотностью активного оборудования или на производстве с мощными электродвигателями, неэкранированный кабель не справится с наводками. Здесь необходимо применять экранированную витую пару (FTP/STP) с общим фольгированным экраном и дренажным проводом. Ключевое условие: экран должен быть правильно заземлен на обоих концах, иначе он превратится в антенну, собирающую помехи. Все нюансы конструкции, заземления и выбора экранированных коннекторов мы разобрали в руководстве по выбору экранированного кабеля FTP
Для готового подключения техники — Заводские патч-корды
Если задача состоит не в прокладке новой трассы по стенам, а в соединении уже стоящего оборудования (компьютера с роутером, патч-панели с коммутатором, принтера с сетевой розеткой), используйте готовые патч-корды заводского изготовления. Они имеют многожильную гибкую жилу, литые коннекторы RJ45 и защитные колпачки. Важно понимать: патч-корд категорически не подходит для стационарной прокладки в стенах — для этого нужен кабель с монолитной жилой в бухте.
Для прокладки по улице и между зданиями — Магистральный кабель с тросом
При организации связи между отдельными зданиями кампуса, прокладке по фасадам или воздушной подвеске на опорах обычный внутренний кабель (даже экранированный) быстро выйдет из строя. ПВХ-оболочка растрескается от мороза и ультрафиолета, а отсутствие несущего троса приведет к обрыву под весом льда или порывами ветра. Для таких задач применяется специальный уличный кабель с тросом, гидрофобным заполнением и светостабилизированной полиэтиленовой оболочкой. Если трасса проходит в условиях умеренных помех, достаточно неэкранированной версии.
Однако когда магистраль проходит вдоль высоковольтных линий, в промышленных цехах или в условиях сильных электромагнитных полей, обычного уличного кабеля недостаточно. Требуется уличная версия с экранированием, сочетающая защиту от погоды и подавление помех.

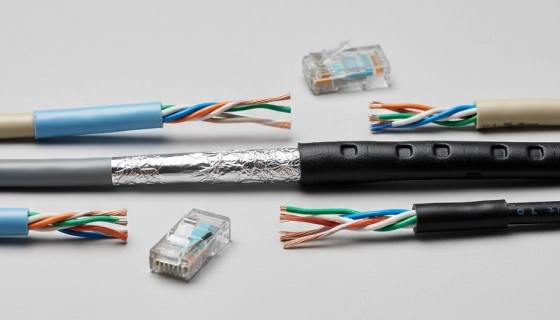

Расшифровка маркировок: что означают буквы в названии кабеля
Международный стандарт ISO/IEC 11801 определяет единую систему обозначений, которая позволяет по аббревиатуре мгновенно понять конструкцию кабеля. Маркировка состоит из двух частей, разделенных дробью: тип общего экранирования / тип экранирования каждой пары.
Первая буква (перед дробью) — общее экранирование всего кабеля:
- U (Unshielded) — без общего экрана
- F (Foiled) — общий экран из алюминиевой фольги
- S (Screened) — общий экран из медной оплетки
- SF — комбинированный экран: оплетка + фольга
Вторая часть (после дроби) — экранирование каждой отдельной пары:
- U (Unshielded) — пары без экрана
- F (Foiled) — каждая пара в фольге
- S (Screened) — каждая пара в оплетке
Наиболее распространенные маркировки:
|
Маркировка |
Расшифровка |
Типичное применение |
|---|---|---|
| U/UTP | Без экрана, пары без экрана | Домашние сети, офисы без помех |
| F/UTP | Общий экран из фольги, пары без экрана | Офисы с умеренными помехами, серверные |
| U/FTP | Без общего экрана, каждая пара в фольге | Высокоскоростные сети 10 Гбит/с, защита от перекрестных наводок |
| S/FTP | Оплетка + фольга, каждая пара в фольге | Промышленные объекты, медицинские учреждения, ЦОД |
| SF/UTP | Оплетка + фольга, пары без экрана | Критичные магистрали с сильными помехами |
Запомните простое правило: чем больше букв в маркировке, тем выше защита и стоимость кабеля. Для 90% бытовых задач достаточно U/UTP, а избыточное экранирование без правильного заземления может даже навредить.
Топ-5 ошибок при прокладке СКС, которые режут скорость интернета
Даже самый качественный кабель не раскроет свой потенциал при ошибках монтажа. Вот пять типичных просчетов, которые встречаются чаще всего:
-
Прокладка витой пары вплотную к силовым кабелям.
Согласно нормам, минимальное расстояние между слаботочной и силовой проводкой 220В должно составлять не менее 30 см при параллельной прокладке и 15 см при пересечении. При нарушении этого требования наводки снижают реальную скорость соединения и увеличивают количество ошибок (CRC-ошибки), что приводит к повторным передачам пакетов и падению пропускной способности.
-
Использование патч-корда вместо кабеля в бухте для стационарной прокладки.
Патч-корд имеет многожильную (stranded) структуру, которая обеспечивает гибкость, но увеличивает затухание сигнала на высоких частотах. На дистанциях свыше 5-10 метров это приводит к нестабильному соединению и невозможности установить гигабитную скорость. Для стен, стяжки пола и кабель-каналов — только монолитный (solid) кабель.
-
Чрезмерное натяжение кабеля при протяжке.
Максимально допустимое усилие натяжения для UTP/FTP составляет 110 Н (около 11 кг). Превышение этого значения приводит к растяжению проводников, изменению шага скрутки и деформации диэлектрика. Визуально кабель может выглядеть целым, но его электрические характеристики будут безвозвратно нарушены.
-
Нарушение радиуса изгиба.
Минимальный радиус изгиба при монтаже — 4 внешних диаметра кабеля, при эксплуатации — 1 внешнему диаметру. Резкие перегибы под 90 градусов без использования угловых коробок смещают проводники и меняют волновое сопротивление, создавая точки отражения сигнала.
-
Неправильное заземление экрана FTP.
Если экранированный кабель проложен, но его дренажный провод не подключен к заземляющей шине, экран превращается в эффективную антенну, собирающую внешние помехи и передающую их непосредственно к парам. В результате FTP работает хуже, чем обычный UTP. Заземление экрана обязательно на обоих концах трассы.
FAQ по витой паре
Какая максимальная длина сегмента витой пары?
Стандарт ограничивает длину постоянного линка (кабель в стенах) 90 метрами, а с учетом патч-кордов общая длина канала не должна превышать 100 метров. Превышение этой дистанции приводит к нестабильному соединению и потере скорости. Если требуется большая длина, необходимо использовать оптоволокно или активное оборудование (повторители, медиаконвертеры).
Можно ли использовать витую пару для видеонаблюдения?
Да, IP-камеры отлично работают по витой паре. Для аналоговых камер (HD-TVI, AHD, CVBS) применяются специальные адаптеры-балунны, передающие сигнал по одной паре. Однако для длинных трасс видеонаблюдения чаще применяют комбинированный коаксиальный кабель с жилами питания.
В чем разница между Cat5e, Cat6 и Cat6a?
Cat5e поддерживает скорости до 1 Гбит/с на частоте 100 МГц. Cat6 работает на частоте 250 МГц и обеспечивает 10 Гбит/с на расстояниях до 55 метров. Cat6a повышает частоту до 500 МГц и гарантирует 10 Гбит/с на полной дистанции 100 метров. Для домашнего интернета достаточно Cat5e, для перспективной офисной сети — Cat6.
Обязательно ли заземлять экран FTP?
Да, это критическое требование. Незаземленный экран FTP накапливает статический заряд и работает как антенна, усиливая помехи вместо их подавления. Дренажный провод должен быть подключен к заземляющей шине на обоих концах трассы через экранированные коннекторы с металлическим корпусом.
Почему на коробке написано "Solid" или "Stranded"?
Solid означает монолитную (однопроволочную) жилу — такой кабель предназначен для стационарной прокладки в стенах и кабель-каналах. Stranded — многожильная (многопроволочная) структура, применяемая в патч-кордах для обеспечения гибкости. Эти кабели нельзя менять местами: патч-корд не подходит для стен, а монолитный кабель не выдержит многократных изгибов.
Теперь вы обладаете полным пониманием того, как устроена витая пара, какие бывают типы экранирования и как избежать типичных ошибок монтажа. Однако построение компьютерной сети — это лишь часть слаботочной инфраструктуры. Если параллельно вам предстоит организовать телевизионный прием, подключить камеры видеонаблюдения или проложить оптоволоконную магистраль, обязательно вернитесь к нашему полному каталогу и универсальному гиду по выбору кабелей и шнуров для комплексного решения всех задач.
