Экранированный компьютерный кабель FTP: защита от помех, особенности конструкции и правила заземления

Когда нужен FTP, как его правильно заземлить и каких ошибок избегать

В условиях высокой плотности электрооборудования и мощных электромагнитных полей стандартная неэкранированная витая пара перестает гарантировать стабильность передачи данных. На помощь приходит экранированный кабель типа FTP (Foil Twisted Pair). Наличие металлического барьера кардинально меняет физику работы линии связи, но вместе с тем накладывает строжайшие требования к монтажу и заземлению, игнорирование которых может привести к обратному эффекту — полной деградации сетевого соединения и постоянным разрывам связи.

Прежде чем переходить к деталям экранирования, важно понимать базовую архитектуру передачи данных по медным парам. Если вы только начинаете проектировать сеть и хотите разобраться в фундаментальных отличиях всех типов кабелей, рекомендуем изучить наш полный гид по выбору витой пары (UTP, FTP, уличные), где мы детально разобрали физические принципы работы скрутки и поможем составить общую картину перед закупкой материалов.

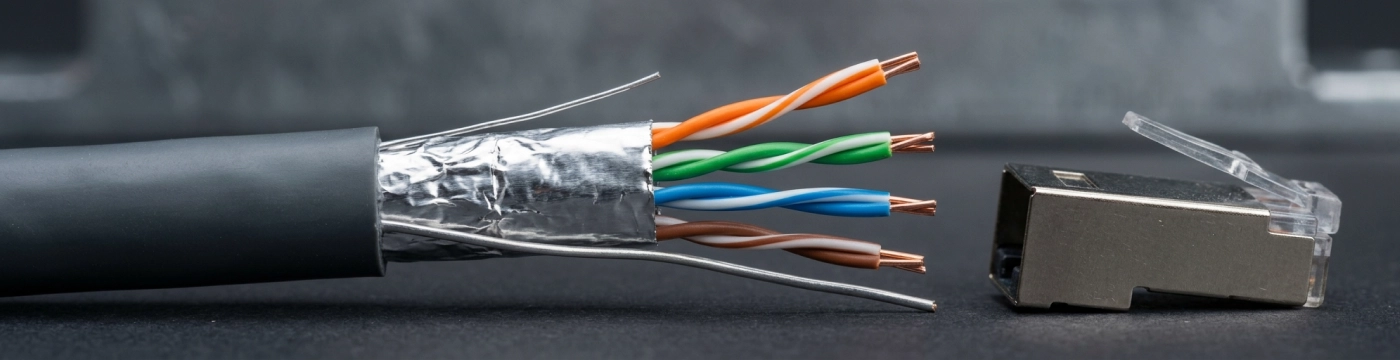

Конструкция FTP (Foil Twisted Pair): роль общего фольгированного экрана и дренажного провода

Аббревиатура FTP означает Foil Twisted Pair (витая пара с общим фольгированным экраном). В отличие от неэкранированных аналогов, под внешней оболочкой такого кабеля находится дополнительный защитный слой, превращающий его в своеобразную клетку Фарадея.

Конструкция включает три ключевых элемента, работающих в неразрывной связке:

1. Четыре скрученные пары проводников: передают полезный дифференциальный сигнал.




2. Общий экран из алюминиевой фольги: этот тонкий металлический слой оборачивает все четыре пары сразу (покрытие 100%). Он работает как отражатель, не давая высокочастотным электромагнитным помехам (EMI) извне проникнуть к сигнальным жилам, и одновременно удерживает полезные сигналы внутри кабеля, предотвращая их излучение наружу.




3. Дренажный провод: неизолированная луженая медная жила, которая проходит вдоль кабеля в непосредственном физическом контакте с внутренней стороной фольги. Его критическая роль заключается в обеспечении электрического контакта с экраном для последующего заземления. Алюминий плохо поддается пайке и обжиму, поэтому именно через медный дренажный провод осуществляется надежное подключение экрана к заземляющему контуру.

Практический совет: При покупке кабеля FTP проведите простой «тест на отслоение». Попробуйте отделить фольгу от внутренней оболочки кабеля. В качественном кабеле фольга ламинирована (приклеена) к оболочке, что предотвращает ее разрыв при разделке. Если фольга болтается свободно, при монтаже высок риск ее повредить, что сведет на нет защиту.

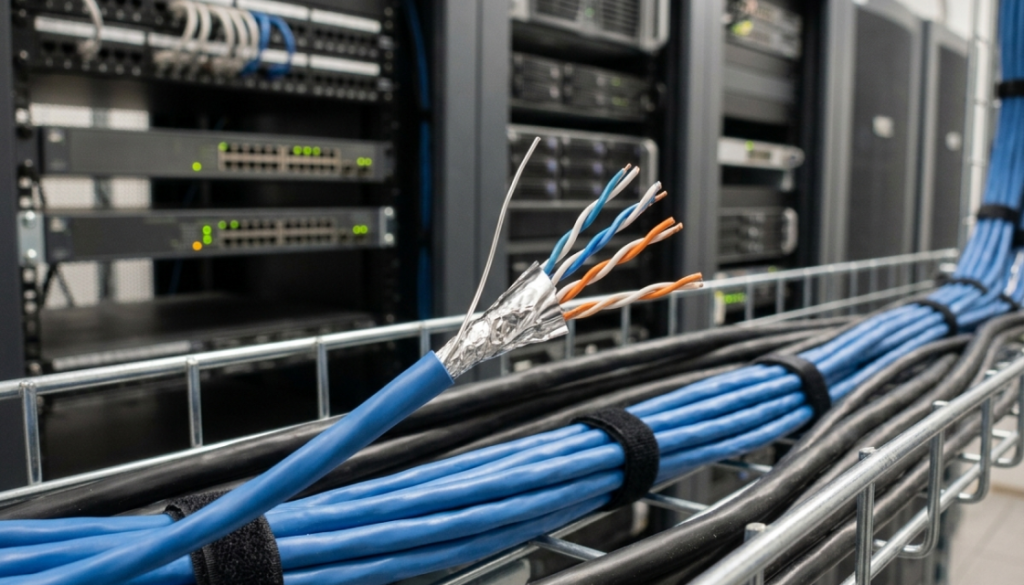

Где применение FTP является обязательным

Использование экранированного кабеля диктуется не маркетинговыми уловками («чем дороже, тем лучше»), а суровой технической необходимостью в специфических условиях эксплуатации.

• Серверные комнаты и центры обработки данных (ЦОД). При высокой плотности прокладки сотен кабелей в одном лотке возникает эффект перекрестных наводок (Alien Crosstalk). Фольгированный экран изолирует каждый кабель от соседних, предотвращая взаимные помехи, что критически важно для стабильной работы сетей 10 Gigabit Ethernet.




• Офисы с плотной электропроводкой. Когда слаботочные лотки вынужденно проходят параллельно силовым кабелям 220В/380В на расстоянии менее 30 см, наводки от переменного тока могут искажать сетевые пакеты, вызывая повторные передачи и падение реальной скорости.




• Промышленные диспетчерские и производственные цеха. Работа мощных электродвигателей, частотных преобразователей, сварочных аппаратов и пусковых реле генерирует колоссальные электромагнитные всплески, которые неэкранированный кабель не в состоянии отфильтровать.




• Медицинские учреждения. Рядом с чувствительным диагностическим оборудованием (например, МРТ, рентген-аппаратами или аппаратами ИВЛ) требуется абсолютная целостность сигнала без искажений.

Чек-лист: нужен ли вам FTP?

• 1. Есть ли в помещении силовые кабели, идущие параллельно сетевым менее чем в 30 см?
• 2. Присутствуют ли мощные источники помех (генераторы, сварка, промышленные станки)?
• 3. Планируется ли прокладка сотен кабелей в одном узком лотке?

Если вы ответили «Да» хотя бы на один вопрос, выбор в пользу FTP обоснован.

Критически важное правило монтажа FTP: почему экран обязательно нужно заземлять

Это самый важный и часто нарушаемый принцип работы с экранированными системами. Экран работает только и исключительно тогда, когда он заземлен.

Если дренажный провод кабеля FTP не подключен к шине заземления, металлическая фольга превращается из защитного барьера в эффективную антенну. Она начинает активно собирать электромагнитные помехи из окружающего пространства. Поскольку этому наведенному заряду некуда уйти (контура заземления нет), он накапливается на экране и через емкостную связь проникает непосредственно в сигнальные пары.

Результат: неэкранированный кабель в таких условиях будет работать стабильнее и показывать меньшее количество ошибок, чем неправильно смонтированный FTP.

Пошаговый алгоритм правильного заземления:

1. На стороне патч-панели: При разделке кабеля дренажный провод необходимо плотно скрутить и завести в специальный заземляющий контакт экранированной патч-панели, которая, в свою очередь, подключена к главной заземляющей шине (ГЗШ) серверной.




2. На стороне розетки: В настенном модуле (кейстуне) также должен быть предусмотрен контакт для прижатия дренажного провода или фольги к металлической части модуля, который соединяется с заземлением через экранированную лицевую панель.




3. Осторожно с контурами заземления: Если здание имеет старую или некачественную систему заземления, подключение экрана с двух концов может создать разность потенциалов и так называемые «блуждающие токи». В таких спорных случаях стандарты допускают заземление экрана только с одной стороны (со стороны активного оборудования), но это требует консультации с проектировщиком СКС.

UTP vs FTP: стоит ли переплачивать за экран в обычной квартире?

Краткий и честный ответ: нет, в 90% случаев для дома неэкранированный вариант более чем достаточен.

В типовой квартире или частном доме уровень электромагнитных помех ничтожно мал. Бытовые приборы не создают полей, способных нарушить работу витой пары. Покупка более дорогого экранированного кабеля для домашней сети несет в себе два скрытых риска:

1. Бесполезная трата бюджета. Вы платите за защиту, которая не будет работать, так как в обычных домашних интернет-розетках и патч-кордах редко предусмотрено правильное заземление экрана.




2. Ухудшение качества связи. Как было сказано выше, незаземленный экран работает как антенна. В условиях квартиры это может привести к нестабильному пингу в онлайн-играх или периодическим разрывам соединения, которые сложно диагностировать.

Для домашних сетей, подключения роутеров, Smart TV и ПК оптимальным, гибким и надежным выбором остается качественный неэкранированный кабель.

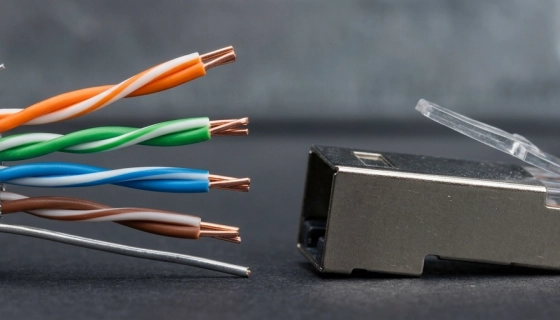

Выбор экранированных коннекторов (RJ45 с металлическим корпусом) для сохранения целостности контура заземления

Заземление экрана бессмысленно, если цепь разрывается на этапе коммутации. Для работы с кабелем FTP категорически не подходят обычные прозрачные пластиковые коннекторы RJ45.

Необходимы экранированные коннекторы, которые имеют следующую конструкцию:

• Металлический корпус (shielded housing): при обжиме он плотно обхватывает внешнюю оболочку кабеля, обеспечивая механическую фиксацию.




• Внутренние металлические «усики» или зажимы: при обжиме они надежно прижимают дренажный провод и фольгированный экран к металлическому корпусу коннектора, замыкая электрическую цепь.




• Пластиковый изолятор внутри: предотвращает короткое замыкание между металлическим корпусом коннектора и медными жилами.

Практический совет: При выборе экранированных коннекторов избегайте самых дешевых no-name вариантов. В них металлические «усики» часто сделаны из хрупкого сплава, который ломается при первом же обжиме, или не обеспечивает плотного контакта с дренажным проводом. Отдавайте предпочтение коннекторам с 360-градусным обжатием экрана, а не просто с одним верхним зажимом.

Помните, что для сохранения сплошного экранирующего контура на всем протяжении линии необходимо использовать экранированные настенные розетки и патч-панели, которые подключены к общей шине заземления здания. Только в этом случае FTP раскроет свой потенциал.
