Конструктивные особенности кабеля абонентского доступа: баланс между гибкостью и защитой хрупкого волокна
Технология FTTH (Fiber To The Home) стала золотым стандартом широкополосного доступа, обеспечивая абонентам симметричные гигабитные скорости. Однако «последняя миля» — от распределительного шкафа до квартиры абонента — является самым уязвимым участком оптической сети. Магистральные кабели защищены толстой броней, но финальный отрезок должен быть гибким, компактным и устойчивым к бытовым условиям монтажа, сохраняя при этом хрупкое стеклянное волокно в целости. Именно для этих целей был разработан специальный класс кабелей — Drop-кабель (кабель абонентского доступа).
За годы практики нашей компании на сотнях объектов мы заметили, что до 80% проблем со стабильностью оптического сигнала у конечного пользователя возникают именно на участке Drop-кабеля из-за неправильного выбора типа конструкции или нарушений радиуса изгиба при монтаже.
Прежде чем углубляться в специфику абонентских кабелей, важно понимать общую архитектуру оптических сетей. Если вы только начинаете проектировать ВОЛС и хотите разобраться в фундаментальных отличиях всех типов оптических компонентов, рекомендуем изучить наш полный гид по выбору волоконно-оптических решений (FTTH, патч-корды, пигтейлы), где мы детально разобрали роли каждого элемента сети, чтобы вы могли составить полную картину перед закупкой материалов.
Что такое FTTH (Fiber To The Home) и зачем нужен специальный Drop-кабель?
FTTH подразумевает доведение оптического волокна непосредственно до жилого помещения. В отличие от магистральных кабелей, которые защищены гофрированной стальной лентой и толстым ПНД-слоем, Drop-кабель должен легко заводиться в квартиры через отверстия в стенах, проходить по плинтусам и выдерживать натяжение при подвесе между зданиями.
Главная инженерная задача Drop-кабеля — защитить хрупкое оптическое волокно (диаметром всего 125 микрон с покрытием 250 микрон) от механических воздействий без ущерба для гибкости. Это достигается за счет использования специальных силовых элементов:
- Арамидные нити (Кевлар): Обеспечивают защиту от продольного растяжения при натяжении кабеля, оставаясь при этом легкими и гибкими.
- Стеклопластиковый прут (FRP - Fiber Reinforced Plastic): Жесткий диэлектрический элемент, который предотвращает критические изгибы и защищает волокно от раздавливания (например, при случайном наступании или защемлении дверью).
Типы конструкции FTTH-кабеля
В зависимости от условий прокладки, Drop-кабели делятся на три основные конструктивные группы:

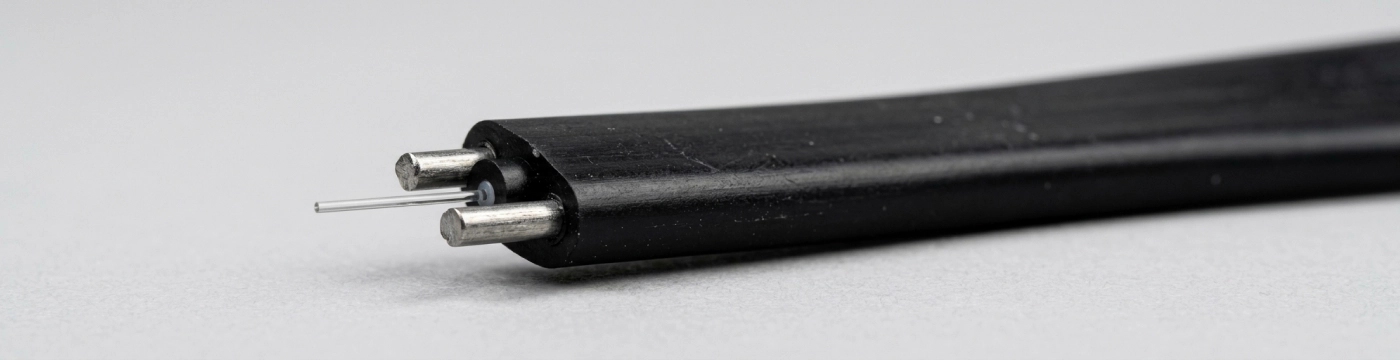

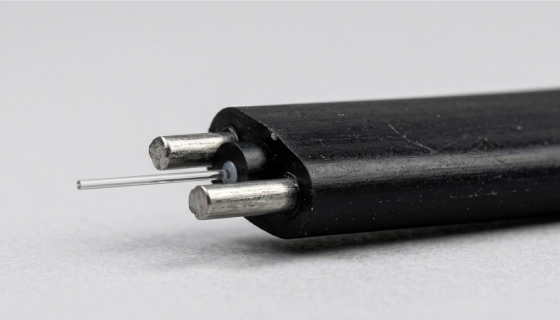

Плоский Drop-кабель (Flat Drop Cable)
Имеет плоскую, эллиптическую форму оболочки (обычно белого или черного цвета). Внутри расположены одно или два волокна, разделенных стеклопластиковым прутом, и усиленные арамидными нитями.
- Применение: Идеален для внутренней прокладки в квартирах и офисах (легко прячется под плинтусом или в плоских кабель-каналах), а также для коротких воздушных пролетов (до 30–50 метров) при креплении к фасадам с помощью специальных зажимов.
Кабель с несущим тросом (Figure-8 / Восьмерка)
Конструкция напоминает цифру 8: в большей части находится оптический модуль с волокном и силовыми элементами, а в меньшей — стальной оцинкованный трос, объединенный с оболочкой кабеля.
- Применение: Предназначен исключительно для воздушной подвески на опорах или между зданиями. Трос принимает на себя 100% механической нагрузки (ветер, наледь, собственный вес), полностью исключая растяжение оптического волокна.
Бронированный Drop-кабель (Armored Drop)
Оптический модуль дополнительно защищен гофрированной стальной лентой (ПМП) под внешней полимерной оболочкой.
- Применение: Используется для подземной прокладки в грунт (в защитной трубе или напрямую, в зависимости от модификации), а также в условиях высокого риска механических повреждений или присутствия грызунов.
Технические характеристики, которые имеют значение
При выборе Drop-кабеля для конкретного проекта наши инженеры всегда обращают внимание на три ключевых параметра:
- Количество волокон
Наиболее распространены кабели с 1 или 2 волокнами (для резервирования или предоставления услуг разным провайдерам). Для магистральных участков внутри квартала или подключения многоквартирных домов могут применяться кабели на 4, 8, 12 или 24 волокна. Увеличение числа волокон незначительно влияет на внешний диаметр, но требует более аккуратной разделки.
- Тип оптического волокна: G.657 vs G.652
Это критически важный параметр для «последней мили»:
- G.652.D (Стандартное одномодовое): Классическое волокно. Требует соблюдения радиуса изгиба не менее 30 мм при монтаже.
- G.657.A1 / G.657.A2 (Изгибостойкое, Bend-Insensitive): Специально разработано для FTTH. Позволяет изгибать кабель с радиусом до 15 мм (A1) или даже 10 мм (A2) без возникновения потерь на макроизгибе (macrobending loss). Настоятельно рекомендуем использовать именно G.657 для ввода в квартиры, где кабель часто огибает острые углы дверных проемов и мебели.
- Допустимое усилие на растяжение и радиус изгиба
Качественный Drop-кабель должен выдерживать кратковременное растягивающее усилие не менее 200–600 Н (ньютонов) без увеличения затухания сигнала. Минимальный радиус изгиба в процессе монтажа для кабелей с G.657 обычно составляет 15 мм, а в условиях эксплуатации — 10 мм.

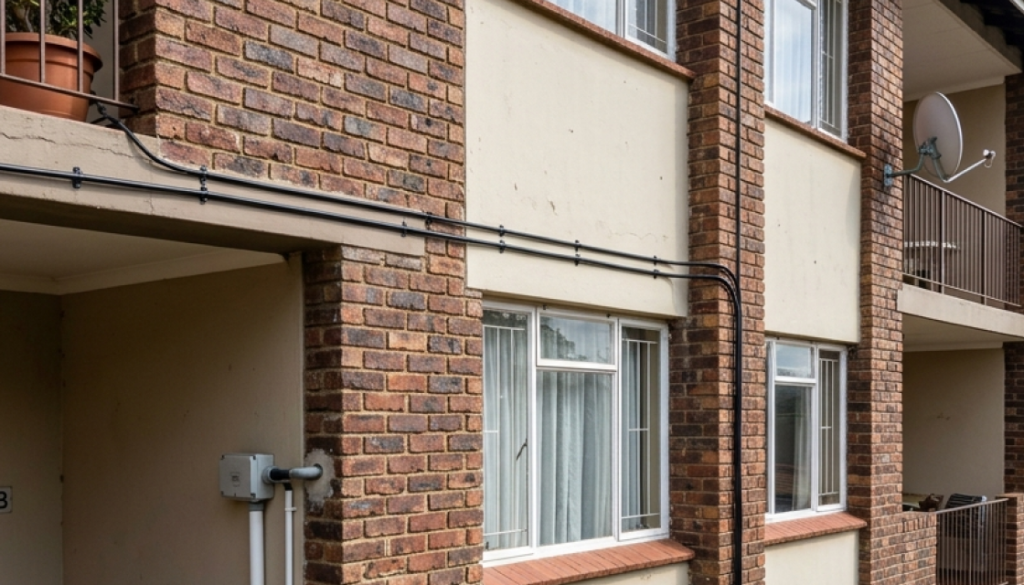

Сферы применения FTTH-кабеля
- Строительство сетей «последней мили» для провайдеров: Организация абонентской сети от уличного оптического кросса (OBD) до индивидуального оптического терминала (ONT) абонента.
- Ввод оптического сигнала в частные дома и квартиры: Прокладка по фасадам, через чердачные помещения или в подвалах с последующим заводом в жилое помещение.
- Абонентские ответвления: Создание отводов от магистральных распределительных шкафов, установленных на стенах зданий или опорах освещения.
Правила монтажа и типичные ошибки
На основе опыта монтажа более 500 оптических линий связи мы выделили ошибки, которые гарантированно приводят к деградации сигнала или обрыву сети:
- Игнорирование минимального радиуса изгиба
Самая частая ошибка. Если согнуть стандартный кабель G.652 под углом менее 30 мм (или G.657 менее 10–15 мм), свет начинает «вытекать» из сердцевины волокна в оболочку. Это вызывает резкий рост затухания (потери сигнала), что проявляется в нестабильном пинге или полном пропадании линка на оптическом терминале. Всегда используйте плавные дуги при прокладке.
- Использование неподходящего инструмента для разделки
Попытка зачистить Drop-кабель обычными бокорезами или ножом для витой пары почти всегда приводит к микротрещинам на волокне или его полному перерезанию. Необходимо использовать специализированные стрипперы для оптического кабеля (например, ножницы для кевлара и прецизионные стрипперы для снятия оболочки без повреждения 250-микронного покрытия волокна).
- Отсутствие правильного оконцевания
Drop-кабель нельзя просто «скрутить» или воткнуть в оборудование. Его конец должен быть аккуратно завершен в оптическом кроссе или розетке. Для создания надежного, низкопотерного соединения необходимо использовать оптические пигтейлы и методы их сварки, что гарантирует герметичность и минимальные потери на стыке магистрального и абонентского участков. Использование некачественных механических коннекторов (Fast Connectors) без должной подготовки волокна является второй по частоте причиной проблем на «последней миле».
Теперь вы обладаете глубоким пониманием того, как устроен Drop-кабель, почему изгибостойкое волокно G.657 критически важно для квартир и как избежать фатальных ошибок при его монтаже. Однако оптическая сеть состоит не только из абонентского кабеля. Для комплексного понимания того, как соединить этот кабель с активным оборудованием или магистралью, вернитесь к нашему полному гиду по выбору волоконно-оптических решений и комплектующих, где мы разобрали роли патч-кордов, пигтейлов и типы коннекторов.
