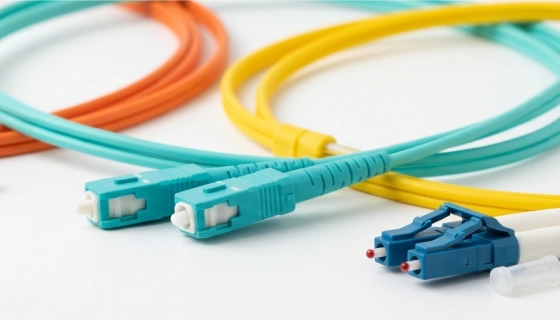

Откуда берутся потери сигнала на последнем метре оптической сети?
Оптические патч-корды являются финальным, но критически важным звеном любой волоконно-оптической линии связи (ВОЛС). Именно через них оптический сигнал от магистральной сети или розетки попадает непосредственно в порт коммутатора, маршрутизатора или оптического терминала (ONT). Ошибка в выборе типа полировки, коннектора или длины на этом этапе может свести на нет качество всей идеально проложенной трассы, вызвав критические потери сигнала.
За годы практики нашей компании на сотнях объектов мы заметили, что до 40% проблем с нестабильным линком или высоким уровнем ошибок (FEC) в серверных стойках и абонентских точках вызваны именно использованием несовместимых, загрязненных или некачественных патч-кордов, а не дефектами магистрального кабеля.
Прежде чем углубляться в специфику готовых шнуров, важно понимать общую архитектуру оптических сетей. Если вы только начинаете проектировать ВОЛС и хотите разобраться в фундаментальных отличиях всех типов оптических компонентов, рекомендуем изучить наш полный гид по выбору волоконно-оптических решений (FTTH, патч-корды, пигтейлы), где мы детально разобрали роли каждого элемента сети, чтобы вы могли составить полную картину перед закупкой материалов.
Чем патч-корд отличается от пигтейла и оптического кабеля?
Чтобы избежать фатальных ошибок при заказе комплектующих, необходимо четко разграничивать три понятия:
- Оптический патч-корд: Это готовое заводское изделие, имеющее оптические коннекторы с двух сторон. Предназначен исключительно для коммутации (соединения) двух портов: например, оптической розетки и модема, или двух коммутационных панелей в стойке.
- Оптический пигтейл: Короткий отрезок волокна, имеющий коннектор только с одной стороны. Вторая сторона зачищена и предназначена для неразъемного соединения (сварки) с магистральным или абонентским кабелем в муфте или кроссе.
- Оптический кабель (в бухте): Не имеет коннекторов. Требует сложной процедуры разделки и последующего оконцевания пигтейлами или механическими коннекторами.
Главное правило: Патч-корды нельзя использовать для сварки с магистралью, а пигтейли не подходят для прямой коммутации двух устройств без использования адаптеров.
Типы полировки коннекторов и их влияние на качество сигнала
Полировка торца керамической ферулы (наконечника) коннектора определяет, насколько плотно стыкуются два волокна и сколько света отражается обратно в источник. Это явление называется обратными потерями (Return Loss), и оно измеряется в отрицательных децибелах (дБ). Чем больше абсолютное значение (например, -60 дБ лучше, чем -40 дБ), тем меньше отражений и стабильнее работа лазера.
Согласно международному стандарту IEC 61755-3, выделяют три основных типа полировки:
|
Тип полировки |
Внешний вид (цвет) |
Допустимые обратные потери |
Типичное применение |
|---|---|---|---|
| PC (Physical Contact) | Бежевый / Серый | ≥ -40 дБ | Устаревший стандарт. Встречается в старых многомодовых сетях. Не рекомендуется для новых проектов. |
| UPC (Ultra Physical Contact) | Синий | ≥ -50 дБ | Золотой стандарт для цифровых сетей передачи данных (Ethernet, GPON, EPON). Обеспечивает отличное качество сигнала. |
| APC (Angled Physical Contact) | Зеленый | ≥ -60 дБ | Обязателен для аналоговых систем (CATV поверх оптики, RF-видео) и высокочувствительного измерительного оборудования. |
Критическое предупреждение: Никогда не соединяйте коннектор APC (зеленый) с адаптером или коннектором UPC (синий)! Угол в 8° у APC приведет к тому, что контакт будет происходить только по тонкой кромке. Это вызовет колоссальные потери сигнала (более 3–5 дБ) и необратимо поцарапает керамические поверхности обоих коннекторов.

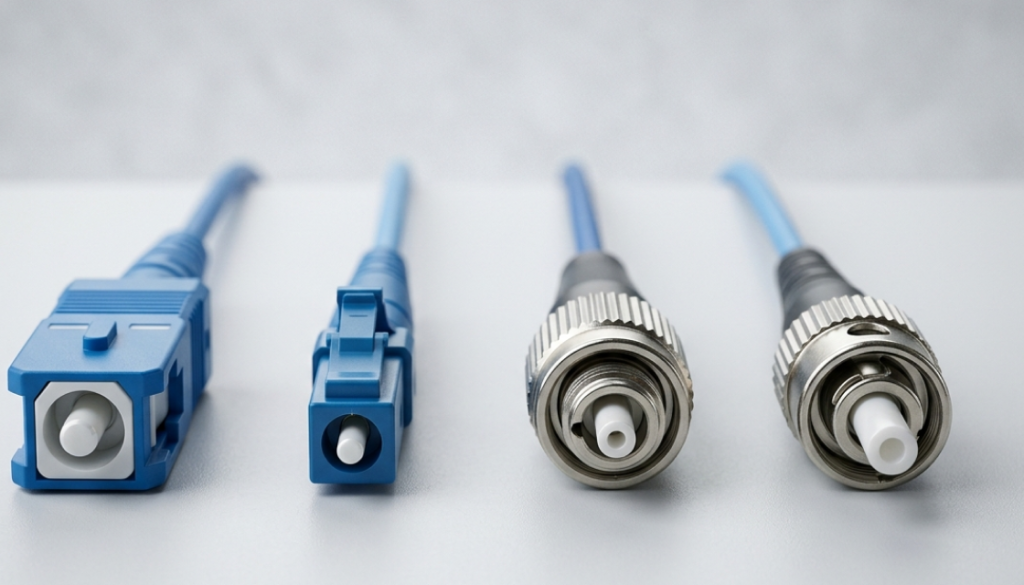

Типы оптических коннекторов и где они применяются
Выбор типа коннектора диктуется портами вашего активного оборудования и плотностью коммутации:
- SC (Subscriber Connector): Крупный прямоугольный разъем с механизмом push-pull («защелка»). Является абсолютным стандартом для абонентских терминалов (ONT) в сетях GPON/EPON и для оптических розеток в квартирах. Прост в подключении, но занимает много места в стойке.
- LC (Lucent Connector): Компактный разъем малого форм-фактора (SFF) с пластиковой защелкой, похожий на уменьшенный RJ45. Это современный стандарт для высокоплотных коммутаторов, серверов и SFP/SFP+ трансиверов, позволяя разместить вдвое больше портов на одной коммутационной панели.
- FC (Ferrule Connector): Круглый металлический разъем с резьбовым фиксатором. Обеспечивает самое надежное механическое соединение, устойчивое к вибрациям. Традиционно используется в промышленном оборудовании, измерительных приборах (рефлектометрах OTDR) и старых магистральных кроссах.
- ST (Straight Tip): Разъем с байонетным соединением (поворот и фиксация, как у BNC). Устаревший стандарт, который сегодня встречается преимущественно в унаследованных многомодовых сетях предприятий.

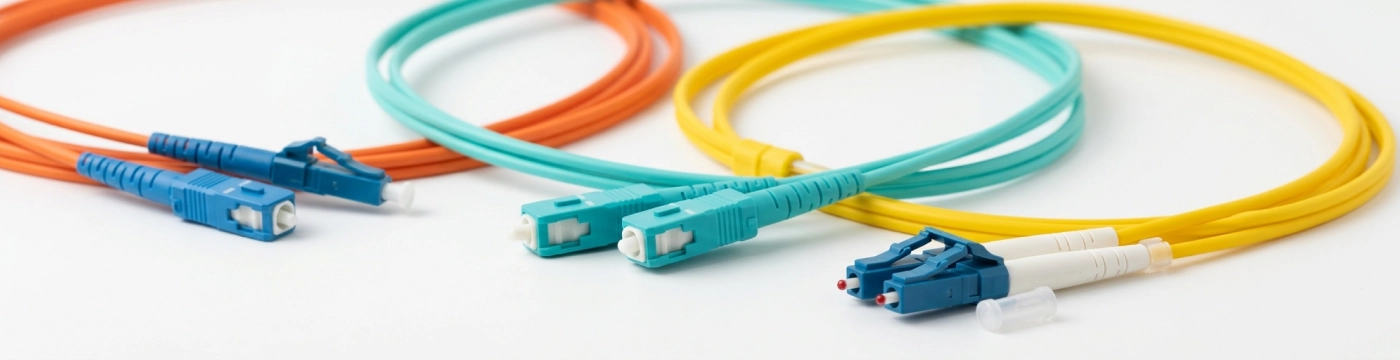

Одномодовые (SM) vs многомодовые (MM) патч-корды
Смешивание типов волокна в одной линии недопустимо без специального оборудования. Патч-корды имеют строгую цветовую маркировку, регламентируемую стандартами TIA-598:
- Одномодовые (Single Mode, SM, OS2): Имеют желтый цвет внешней оболочки. Сердечник волокна составляет 9 мкм. Предназначены для передачи сигнала на большие расстояния (от 10 км до 100 км и более, в зависимости от трансивера). Используются в сетях провайдеров, FTTH и магистральных каналах.
- Многомодовые (Multi Mode, MM): Имеют оранжевый (OM1, OM2) или бирюзовый/фиолетовый (OM3, OM4, OM5) цвет оболочки. Сердечник составляет 50 или 62.5 мкм. Из-за межмодовой дисперсии эффективны только на коротких дистанциях: до 550 метров при скорости 10 Гбит/с (для OM3/OM4). Используются внутри дата-центров для соединения стоек.
Типы патч-кордов по конструкции
Помимо типа волокна и коннектора, патч-корды различаются по внутренней архитектуре:
- Симплекс (Simplex) vs Дуплекс (Duplex): Симплекс содержит одно волокно и используется для однонаправленной передачи или в системах WDM. Дуплекс состоит из двух склеенных между собой волокон (zip-cord) и является стандартом для двунаправленной связи (одно волокно на передачу Tx, другое на прием Rx).
- Стандартные vs Бронированные: Бронированные патч-корды имеют дополнительный слой гофрированной стальной ленты под внешней оболочкой. Они незаменимы при открытой прокладке по стенам, в местах, доступных для грызунов, или там, где есть риск случайного сдавливания кабеля мебелью.
- Режимные (Mode-conditioning): Специализированные патч-корды, в которых одномодовое волокно смещено относительно центра многомодового. Они используются для подключения современного одномодового Gigabit Ethernet оборудования к унаследованной многомодовой кабельной системе, устраняя проблему дифференциальной модовой задержки (DMD).
Как выбрать длину патч-корда: почему не стоит брать «с запасом»
Распространенная ошибка при оснащении серверной или рабочего места — покупка патч-корда длиной 3–5 метров «на всякий случай», когда реально требуется всего 1 метр. В волоконной оптике такой подход вреден по двум причинам:
- Влияние на затухание и макроизгиб. Каждые 10 метров патч-корда добавляют около 0.2–0.3 дБ затухания. Но главная опасность кроется в укладке: излишек кабеля часто сматывают в тугие кольца или перегибают под острым углом, чтобы он «не мешал». Это вызывает макроизгиб (macrobending), при котором свет выходит за пределы сердцевины, что приводит к резкой деградации сигнала или полному обрыву линка.
- Беспорядок и перегрев в стойке. Смотанные излишки создают «спагетти» в коммутационном шкафу. Это не только делает невозможным визуальное отслеживание трасс и оперативное обслуживание, но и перекрывает потоки воздуха, ведущие к перегреву активного оборудования.
Экспертная рекомендация: Измерьте точный маршрут прокладки с учетом плавных дуг (радиусом не менее 30 мм), добавьте запас всего 10–15% на сервисную петлю и выбирайте ближайший стандартный размер (0.5 м, 1 м, 2 м, 3 м, 5 м).
Теперь вы обладаете глубоким пониманием того, как выбрать правильный патч-корд, почему категорически нельзя смешивать полировки APC и UPC, и как избежать типичных ошибок коммутации. Однако патч-корд — это лишь финальное звено цепи. Чтобы правильно спроектировать всю оптическую трассу от магистрали до абонента, включая выбор кабеля и методов сварки, вернитесь к нашему полному гиду по выбору волоконно-оптических решений и комплектующих, где мы разобрали все этапы построения надежной ВОЛС.
