Оптический кабель и комплектующие: полный гид по выбору волоконно-оптических решений (FTTH, патч-корды, пигтейлы)

Почему ошибки в монтаже оптоволокна критичнее, чем в медных линиях, и как их избежать

Волоконно-оптические линии связи (ВОЛС) давно перестали быть экзотикой крупных магистралей. Сегодня оптика приходит прямо в квартиры (технология FTTH), обеспечивая гигабитные скорости, недостижимые для медных кабелей на длинных дистанциях. Однако, в отличие от витой пары или коаксиала, оптоволокно требует совершенно иного подхода к монтажу, выбору комплектующих и пониманию физики распространения света. Ошибка в выборе типа полировки коннектора или неправильный изгиб кабеля могут привести не просто к потере скорости, а к полному отсутствию сигнала.

Этот материал поможет вам разобраться в сложной аббревиатуре оптического мира: чем отличается Drop-кабель от магистрального, зачем нужны пигтейлы и почему тип полировки APC критичен для аналогового ТВ. Мы разберем ключевые компоненты оптической сети от уличного ввода до порта вашего роутера.

Прежде чем углубляться в специфику оптических компонентов, важно понимать общую архитектуру слаботочных систем объекта. Если вы только начинаете проектировать инфраструктуру и хотите сравнить все доступные технологии передачи данных, рекомендуем изучить наш общий гид по выбору всей кабельно-проводниковой продукции, где мы сравниваем оптоволокно, витую пару и коаксиальные кабели, помогая составить полную картину перед закупкой материалов.

Как устроена оптическая сеть: от магистрали до коммутатора

Понимание пути сигнала помогает правильно выбрать оборудование на каждом этапе. Типичная схема подключения абонента выглядит так:

1. Магистральная линия: Толстый бронированный кабель с десятками или сотнями волокон, проложенный между городами или районами.


2. Распределительная муфта/кросс: Место, где магистраль «разветвляется». Здесь происходит сварка магистральных волокон с пигтейлами (короткими отрезками с коннекторами).


3. Drop-кабель (FTTH): Тонкий гибкий кабель, который идет от распределительного шкафа непосредственно в квартиру или дом абонента.


4. Абонентская розетка/терминал: Место окончания Drop-кабеля. Здесь он снова сваривается с пигтейлом или подключается через механический коннектор.


5. Патч-корд: Готовый шнур, который соединяет розетку с вашим ONT-модемом (оптическим терминалом) или роутером.

За годы практики нашей компании на сотнях объектов мы заметили, что 90% проблем со скоростью или стабильностью соединения возникают не из-за брака оборудования, а из-за ошибок на стыках этих компонентов: грязных коннекторов, плохой сварки или несоответствия типов полировки.

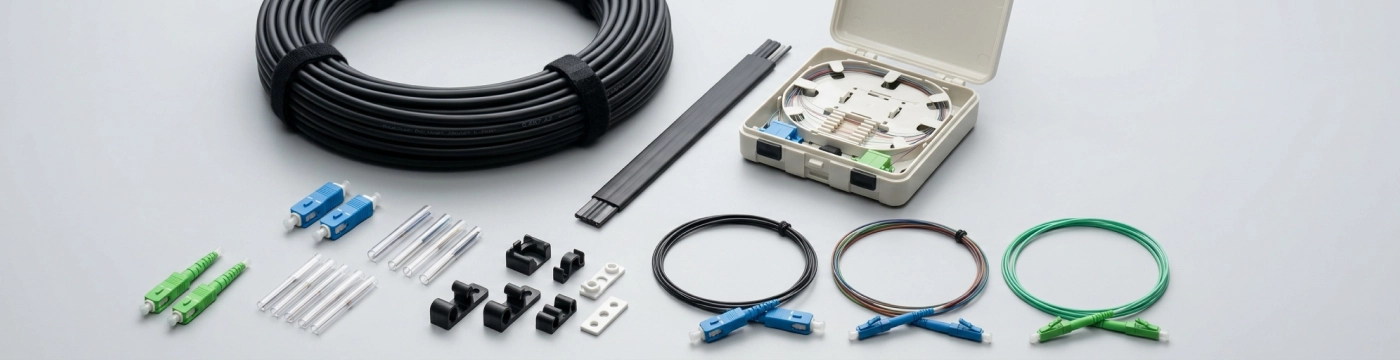

Что выбрать под вашу задачу?

Оптическая инфраструктура состоит из трех ключевых элементов. Выбор каждого зависит от этапа монтажа.

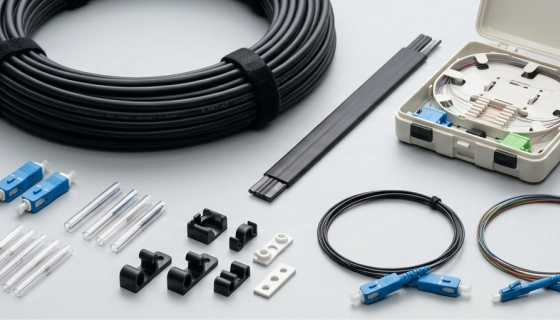

Оптический кабель FTTH (Drop-кабель) – для прокладки сетей «последней мили»

Это тот самый тонкий черный или белый кабель, который провайдер заводит в вашу квартиру. Его главная особенность — наличие силовых элементов (арамидных нитей или стеклопластикового прута), защищающих хрупкое стеклянное волокно от растяжения при натяжении. Если вы планируете ввод интернета в частный дом, организацию ответвления от шкафа или прокладку внутри здания, вам нужен именно этот тип кабеля. Чтобы детально разобраться в конструкциях (плоский, с тросом, бронированный) и правилах его монтажа, перейдите в наш полный гид по выбору оптического кабеля FTTH для последней мили.

Оптические патч-корды – готовые шнуры для соединения активного оборудования

Патч-корд — это готовое изделие с двумя коннекторами на концах. Он используется для финальной коммутации: соединения оптической розетки с модемом, подключения коммутаторов в серверной стойке или соединения OLT-оборудования провайдера. Важно правильно подобрать тип коннектора (SC, LC) и тип полировки (UPC, APC), иначе сигнал может не пройти или иметь высокие потери. Все нюансы выбора длины, типа полировки и цветовой маркировки мы подробно разобрали в руководстве по выбору оптических патч-кордов и коннекторов.

Оптические пигтейлы – для оконцевания магистрального кабеля

Пигтейл похож на патч-корд, но имеет только один коннектор. Второй конец представляет собой «голое» волокно, которое приваривается сварочным аппаратом к магистральному кабелю или Drop-кабелю в муфте или кроссе. Это критически важный элемент для создания неразрывного оптического тракта. Если вы занимаетесь монтажом распределительных шкафов, сваркой волокон или ремонтом обрывов, вам необходимо глубокое понимание процесса сварки и защиты мест соединений. Все детали технологии сварки, выбора пигтейлов и использования защитных гильз (КДЗС) мы изложили в экспертном руководстве по оптическим пигтейлам и методам сварки.

Ключевые параметры оптических компонентов

При выборе оптики нельзя ориентироваться только на цену. Три технических параметра определяют совместимость и качество связи.

1. Типы волокна: одномодовое (SM) vs многомодовое (MM)

• Одномодовое (Single Mode, SM, OS2): Сердечник диаметром 9 мкм. Свет распространяется по одной моде (пути). Используется для дальних расстояний (до 100 км и более). Цвет оболочки кабеля и патч-корда — желтый. Стандарт для провайдеров и FTTH.


• Многомодовое (Multi Mode, MM, OM1-OM5): Сердечник диаметром 50 или 62.5 мкм. Свет распространяется несколькими путями, что вызывает дисперсию (размытие импульса) на больших дистанциях. Используется внутри дата-центров на коротких расстояниях (до 550 м). Цвет оболочки — оранжевый (OM1/OM2) или бирюзовый/фиолетовый (OM3/OM4/OM5).

2. Типы полировки коннекторов: PC, UPC, APC

Полировка торца ферулы (керамического наконечника) влияет на обратные потери (Return Loss) — количество света, которое отражается обратно в источник.

• PC (Physical Contact): Базовая сферическая полировка. Устаревший стандарт, высокие обратные потери.


• UPC (Ultra Physical Contact): Улучшенная сферическая полировка. Стандарт для цифровых сетей (GPON, Ethernet). Обратные потери >50 дБ. Цвет коннектора — синий.


• APC (Angled Physical Contact): Полировка под углом 8 градусов. Отраженный свет уходит в оболочку, не возвращаясь в ядро. Критически важно для аналоговых систем (CATV поверх оптики) и высокочувствительного оборудования. Обратные потери >60 дБ. Цвет коннектора — зеленый.

Важно: Никогда не соединяйте коннекторы APC и UPC вместе! Это приведет к физическому повреждению торцов и огромным потерям сигнала.

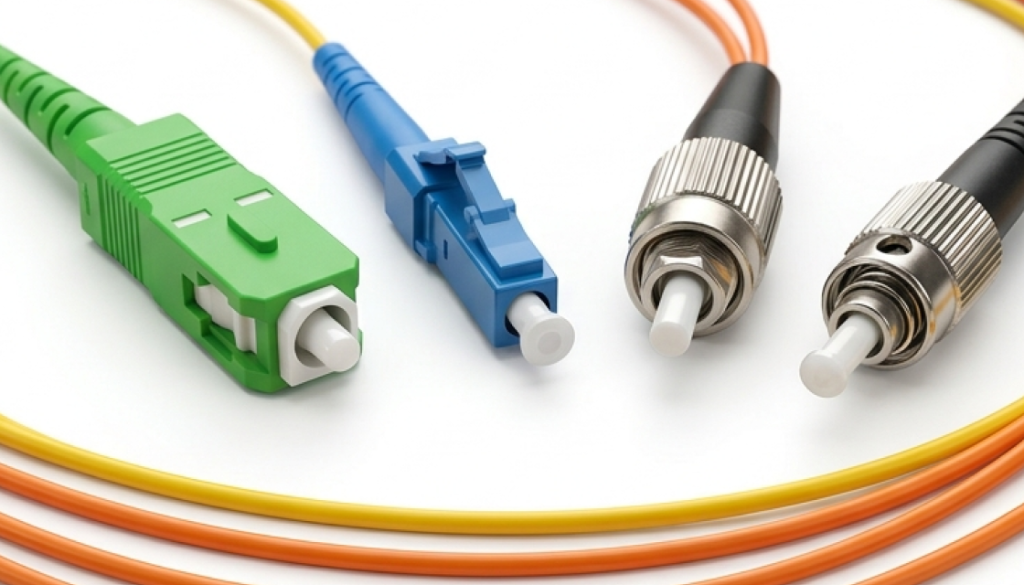

3. Типы разъемов

• SC (Subscriber Connector): Крупный прямоугольный разъем с защелкой. Самый популярный стандарт в сетях GPON/EPON и абонентских терминалах.


• LC (Lucent Connector): Компактный разъем с защелкой, похожий на уменьшенный RJ45. Стандарт для высокоплотных коммутаторов и серверного оборудования.


• FC (Ferrule Connector): Круглый разъем с резьбовым фиксатором. Используется в условиях сильной вибрации (промышленность, измерительные приборы).


• ST (Straight Tip): Байонетное соединение (как у BNC). Устаревший стандарт, встречается в старых локальных сетях.

Топ-5 ошибок при монтаже оптических сетей, которые убивают сигнал

На основе опыта монтажа более 500 оптических линий мы выделили самые частые ошибки, приводящие к деградации сигнала:

1. Превышение минимального радиуса изгиба.

   Оптоволокно — это стекло. При изгибе радиусом менее 30 мм (для стандартного G.652.D) или 15 мм (для изгибостойкого G.657.A2) свет начинает «вытекать» из сердечника в оболочку. Это приводит к резкому росту затухания. Всегда используйте угловые короба и соблюдайте радиус изгиба.



2. Загрязнение торцов коннекторов.

   Даже микроскопическая пылинка или отпечаток пальца на торце ферулы могут рассеять луч света и вызвать потерю сигнала до 1–2 дБ, что критично для длинных трасс. Перед каждым подключением обязательно протирайте коннекторы специальными безворсовыми салфетками со спиртом или используйте клинеры (one-click cleaners).



3. Несовместимость типов полировки.

   Подключение зеленого коннектора (APC) в синий порт (UPC) — классическая ошибка новичков. Это не только дает плохой сигнал, но и царапает керамические поверхности, выводя из строя дорогостоящее оборудование (OLT-порты или SFP-модули).



4. Плохой скол волокна при сварке.

   При подготовке пигтейла или магистрального кабеля к сварке скол должен быть идеально перпендикулярным (угол <0.5 градуса). Неровный скол приводит к высокому затуханию на месте сварки (>0.05 дБ) и механической слабости соединения. Используйте качественные скалыватели и регулярно меняйте лезвия.



5. Неправильная укладка КДЗС в сплайс-кассете.

   Термоусаживаемая гильза (КДЗС), защищающая место сварки, должна лежать в кассете свободно, без натяжения и перегибов. Если гильза упирается в стенку или другую гильзу, при закрытии крышки кассеты волокно может надломиться. Со временем это приведет к полному обрыву связи.

FAQ по оптическим кабелям и комплектующим

Можно ли соединить оптический кабель скруткой, как медный?

Нет. Свет не может перейти из одного волокна в другое через воздушный зазор или простую стыковку. Необходимо использовать либо сварочный аппарат (для постоянного соединения), либо механические соединители (Fast Connectors), либо адаптеры с патч-кордами.

В чем разница между желтым и оранжевым патч-кордом?

Желтый цвет обозначает одномодовое волокно (SM, OS2), используемое для дальних расстояний и провайдерских сетей. Оранжевый цвет обозначает многомодовое волокно (MM, OM1/OM2), используемое внутри дата-центров на коротких дистанциях. Они не взаимозаменяемы.

Что лучше: сварка или механический коннектор (Fast Connector)?

Сварка обеспечивает наименьшие потери (0.02–0.05 дБ) и высочайшую надежность. Механические коннекторы проще в установке (не нужен сварочный аппарат), но имеют большие потери (0.1–0.5 дБ) и менее надежны со временем. Сварка рекомендуется для магистралей и постоянных линий, механические коннекторы — для аварийного ремонта или временных решений.

Почему зеленый коннектор нельзя вставлять в синий порт?

Зеленый коннектор (APC) имеет торец, срезанный под углом 8 градусов. Синий порт (UPC) имеет плоский торец. При их соединении контакт происходит только по тонкой линии, что создает огромный зазор для остальной части света. Это приводит к сильным отражениям и физическому разрушению керамики.

Какой радиус изгиба допустим для Drop-кабеля?

Для стандартного кабеля G.652.D минимальный радиус изгиба при монтаже составляет 30 мм, в эксплуатации — 15 мм. Для изгибостойких кабелей G.657.A1/A2 (часто используются в FTTH) радиус может быть уменьшен до 10–15 мм при монтаже и 7.5 мм в эксплуатации. Всегда уточняйте спецификацию производителя.

Теперь вы обладаете полным пониманием того, как устроена оптическая сеть, какие бывают типы коннекторов и почему чистота торцов критически важна. Однако построение ВОЛС — это лишь часть слаботочной инфраструктуры объекта. Если параллельно вам предстоит организовать компьютерную сеть на витой паре, подключить телевизионный прием или выбрать комбинированные кабели для видеонаблюдения, обязательно вернитесь к нашему полному каталогу и универсальному гиду по выбору кабелей и шнуров для комплексного решения всех задач.
