Готовые компьютерные патч-корды с коннекторами RJ45: заводской обжим, выбор длины и категории для коммутации оборудования

Место в архитектуре СКС: чем коммутационный шнур отличается от магистрального кабеля

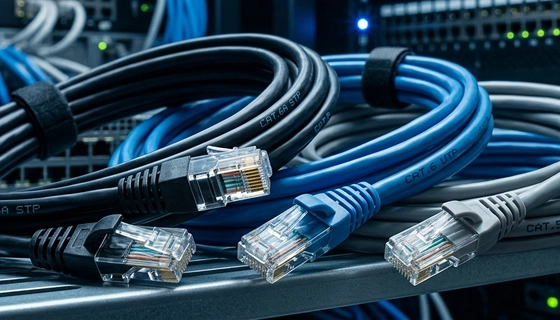

Готовые компьютерные патч-корды с коннекторами RJ45 являются незаменимым элементом любой структурированной кабельной системы (СКС). В отличие от магистрального кабеля, который протягивают внутри стен или потолков, патч-корд представляет собой короткий, гибкий коммутационный шнур заводского изготовления. Его главная задача — обеспечить надежное и быстрое соединение активного и пассивного сетевого оборудования: коммутаторов с патч-панелями, маршрутизаторов с ПК, или IP-камер с сетевыми портами.

Прежде чем углубляться в специфику коммутационных шнуров, важно понимать общую архитектуру построения локальных сетей. Если вы только начинаете проектировать инфраструктуру и хотите разобраться в фундаментальных отличиях всех типов проводников, рекомендуем изучить наш полный гид по выбору витой пары (UTP, FTP, уличные), где мы детально разобрали физические принципы работы и поможем составить общую картину перед закупкой материалов.

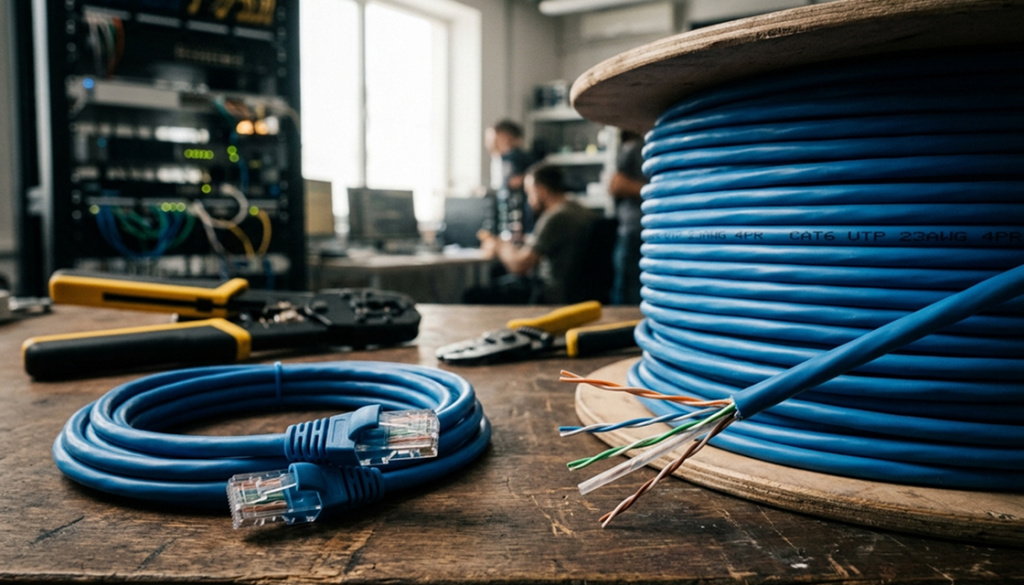

Чем патч-корд отличается от кабеля в бухте?

Главное и принципиальное отличие заключается во внутренней структуре центральных проводников, что диктует их строго разграниченные сферы применения:

• Патч-корд = многожильная гибкая жила (Stranded). Каждая из 8 жил внутри шнура состоит из множества тонких медных проволочек, скрученных вместе. Такая структура обеспечивает высокую гибкость, устойчивость к многократным изгибам и вибрациям, что критически важно при частом переподключении оборудования в серверной стойке. Однако многожильный проводник имеет большее электрическое сопротивление и быстрее затухает на высоких частотах.


• Кабель в бухте = монолитная цельная жила (Solid). Каждая жила представляет собой единый цельный медный или омедненный стержень. Такой кабель обладает минимальным затуханием сигнала и идеален для передачи данных на расстояния до 100 метров, но он жесткий и при многократных изгибах ломается.

Почему НЕЛЬЗЯ использовать патч-корд для прокладки по стене: Физика многожильного провода не предназначена для стационарной передачи сигнала на дистанции. При длине свыше 5–10 метров затухание высокочастотного сигнала становится критическим, что приводит к падению скорости, потере пакетов и нестабильному пингу. Кроме того, многожильная структура менее прочна на разрыв при натяжении во время протяжки в гофре.

Типы заводского обжима и защиты коннекторов

Использование готовых патч-кордов заводского изготовления имеет огромное преимущество перед ручной обжимкой: на производстве применяется прецизионное оборудование, которое гарантирует идеальное проникновение ножей коннектора в жилы, отсутствие микротрещин и стабильное волновое сопротивление на всем протяжении.

При выборе патч-корда обратите внимание на конструктивные особенности защиты коннекторов:

• Литой колпачок (Snagless). Это резиновый или пластиковый чехол, который закрывает пластиковый фиксирующий язычок коннектора RJ45. При протяжке кабеля через плотные пучки проводов в серверной стойке обычный язычок легко цепляется и отламывается, делая соединение ненадежным. Конструкция Snagless предотвращает зацепы, значительно продлевая срок службы шнура.


• Плоские патч-корды (Flat). В отличие от круглых, эти шнуры имеют плоскую геометрию. Это идеальное решение для нестандартных сценариев: прокладки под коврами, проведения через щели в дверях, скрытого монтажа за плинтусом или в условиях крайне ограниченного пространства, где круглый кабель создал бы помеху.

Как выбрать длину патч-корда: почему не стоит брать «с запасом»

Распространенная ошибка при оснащении рабочего места или серверной — покупка патч-корда длиной 3–5 метров «на всякий случай», когда реально требуется всего 1 метр. Этого делать категорически не рекомендуется по двум причинам:

1. Влияние лишней длины на затухание сигнала. Как уже упоминалось, многожильная жила имеет более высокое затухание (attenuation), чем монолитная. Стандарты IEEE допускают использование патч-кордов общей длиной не более 10 метров в составе 100-метрового канала. Использование излишне длинного патч-корда «съедает» запас по затуханию, что особенно критично для высокоскоростных стандартов (Cat6, Cat6a на частотах 250–500 МГц), приводя к ошибкам CRC и падению реальной скорости.


2. Беспорядок в стойке и нарушение вентиляции. Смотанный в кольца излишек кабеля создает хаос («лапшу») в коммутационном шкафу. Это не только затрудняет визуальную диагностику и обслуживание сети, но и перекрывает потоки воздуха, что ведет к перегреву активного оборудования.

Правило выбора: Измерьте точное расстояние между портами с учетом необходимых плавных изгибов и добавьте запас всего 10–20 см. Используйте стандартные длины: 0.5 м, 1 м, 2 м, 3 м.

Можно ли использовать патч-корд для прокладки по стене?

Экспертный ответ: Нет, категорически нельзя.

Несмотря на внешнюю схожесть разъемов RJ45, попытка использовать готовый патч-корд в качестве стационарного кабеля для разводки по квартире или офису обречена на провал по трем фундаментальным причинам:

1. Деградация сигнала на дистанции. Многожильная структура хуже проводит высокочастотный сигнал. На дистанциях свыше 5–10 метров вы гарантированно столкнетесь с нестабильным соединением, особенно если используете категории Cat6 и выше.


2. Механическая хрупкость. При протяжке через стены, кабель-каналы или гофру кабель испытывает значительное натяжение и трение. Многожильный проводник гораздо легче рвется внутри изоляции при таких нагрузках, чем цельная монолитная жила.


3. Пожарная безопасность. Стационарные кабели для прокладки в зданиях обязаны иметь строгие сертификаты пожарной безопасности (например, маркировку нг-LS, не распространяющую горение). Большинство готовых патч-кордов имеют обычную ПВХ-оболочку (PVC), которая не соответствует этим строгим строительным нормам.

Для стационарной прокладки внутри помещений, в кабель-каналах или под стяжкой пола необходимо использовать исключительно кабель с монолитной жилой в бухте. Чтобы правильно подобрать материал, сечение и тип оболочки для ваших конкретных условий, обратитесь к нашему руководству по выбору компьютерных кабелей для стационарной прокладки, где мы подробно разобрали критерии надежности и долговечности трасс.
