Уличный витой пары кабель UTP для интернета: магистральная прокладка между зданиями с тросом и гидрофобным заполнением

От частного дома до промышленного кампуса: где и зачем нужна уличная витая пара

Организация стабильного интернет-соединения между отдельными зданиями на территории частного дома, дачного поселка, промышленного кампуса или фермерского хозяйства — классическая задача, для которой обычный комнатный кабель категорически не подходит. На открытом воздухе проводник сталкивается с агрессивным воздействием ультрафиолета, сезонными перепадами температур от сибирских морозов до летней жары, порывами ветра, обледенением и риском случайных механических повреждений. Для таких экстремальных условий эксплуатации создан специальный класс сетевых кабелей — уличная неэкранированная витая пара с усиленной конструкцией.

Прежде чем углубляться в специфику магистральной прокладки, важно понимать базовую архитектуру построения локальных сетей. Если вы только начинаете проектировать инфраструктуру и хотите разобраться в фундаментальных отличиях всех типов проводников, рекомендуем изучить наш полный гид по выбору витой пары (UTP, FTP, уличные), где мы детально разобрали физические принципы работы скрутки и поможем составить общую картину перед закупкой материалов.

Особенности конструкции для агрессивной среды

Уличный неэкранированный кабель отличается от внутреннего не просто цветом оболочки — это принципиально иной продукт, спроектированный для выживания в суровых внешних условиях. Три ключевых элемента обеспечивают его долговечность и надежность:

Светостабилизированная черная полиэтиленовая оболочка (ПНД)

В отличие от внутренней ПВХ-оболочки (обычно серой или белой), которая быстро теряет пластификаторы и разрушается под воздействием солнечного излучения, наружная оболочка изготавливается из полиэтилена низкого давления (ПНД, он же HDPE) со специальными светостабилизирующими добавками (сажей). Черный цвет обеспечивает дополнительную защиту от УФ-лучей.

Такая оболочка сохраняет эластичность и герметичность на протяжении 15–25 лет эксплуатации на открытом воздухе, выдерживая морозы до -40°C без растрескивания при изгибе и нагрев до +60°C без размягчения и деформации.

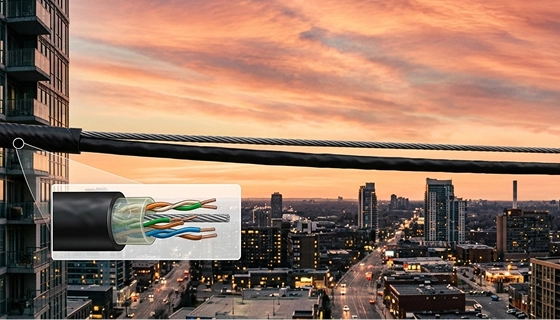

Встроенный несущий стальной трос (самонесущая конструкция)

Ключевой элемент уличного кабеля — интегрированный стальной трос (или стальная оцинкованная проволока), который располагается параллельно кабелю внутри общей оболочки или в отдельном отсеке. Этот трос принимает на себя 100% механических нагрузок при воздушной подвеске между зданиями или опорами.

Благодаря тросу кабель может выдерживать:

• • Собственный вес на пролетах до 30–50 метров без промежуточных креплений


• • Ветровые нагрузки и порывы ветра


• • Вес наледи и снега в зимний период


• • Температурные расширения и сжатия без риска обрыва токоведущих жил

Важно: При монтаже крепление осуществляется СТРОГО за несущий трос, а не за саму оболочку кабеля. Натяжение оболочки приводит к ее деформации и повреждению внутренних пар.

Гидрофобный гель или нить для защиты жил

Даже самая прочная оболочка может быть повреждена при монтаже (случайный порез, прокол веткой, грызуны). Чтобы влага не проникла к медным жилам и не вызвала коррозию или короткое замыкание, пространство между оболочкой и скрученными парами заполняется:

• Гидрофобным гелем (водоблокирующим заполнителем). Густая водоотталкивающая субстанция, которая вытесняет влагу и не дает ей распространяться вдоль кабеля даже при наличии продольных повреждений оболочки.


• Гидрофобной нитью (водоблокирующей лентой). Специальный материал, который разбухает при контакте с водой, перекрывая путь влаге.

Оба решения обеспечивают надежную защиту медных проводников от коррозии и окисления в течение всего срока службы кабеля.

Сферы применения

Уличный неэкранированный кабель UTP с тросом предназначен для решения специфических задач, где использование стандартного внутреннего кабеля физически невозможно или опасно:

• Соединение отдельных зданий в кампусе. Организация стабильного интернет-соединения между главным домом и гостевым домиком, гаражом, баней, хозблоком или офисным зданием на территории частного предприятия. При длине трассы до 100 метров обеспечивается полноценная скорость 1 Гбит/с без использования активного оборудования.


• Прокладка по фасадам зданий. Монтаж трассы по наружным стенам многоэтажных или частных домов, где невозможно использовать внутренние кабель-каналы. Черная ПНД-оболочка не выгорает на солнце и долго сохраняет эстетичный внешний вид.


• Воздушная подвеска на опорах. Прокладка кабеля между столбами, мачтами или опорами (при строгом соблюдении безопасного расстояния от силовых линий электропередач). Трос выдерживает ветровые нагрузки и вес кабеля на пролетах без необходимости установки промежуточных креплений.


• Подвод интернета к удаленным объектам. Организация связи с дачным домом, фермерским хозяйством, складом или мастерской, расположенными на расстоянии до 100 метров от основного здания.

Почему для улицы нельзя использовать обычный внутренний UTP/FTP?

Попытка сэкономить и проложить по улице обычный внутренний кабель (даже экранированный FTP) обречена на провал и приводит к трем критическим проблемам:

1. Растрескивание ПВХ-оболочки на морозе и под ультрафиолетом.

   Поливинилхлорид (ПВХ) не содержит светостабилизирующих добавок. Под воздействием солнечного ультрафиолета полимерные цепи разрушаются, оболочка теряет эластичность и становится хрупкой уже через 1–2 сезона. На морозе ПВХ «дубеет» и при малейшем изгибе или вибрации от ветра трескается, открывая доступ влаге к медным жилам.




2. Отсутствие защиты от воды.

   Внутренний кабель не имеет гидрофобного заполнения. При любом повреждении оболочки (царапина, прокол, микротрещина) вода свободно проникает внутрь и капиллярно распространяется вдоль кабеля на десятки метров. Медные жилы быстро окисляются, сопротивление растет, сигнал деградирует вплоть до полного обрыва связи.




3. Риск обрыва без несущего троса.

   При воздушной подвеске внутренний кабель крепится за саму оболочку, которая не рассчитана на механические нагрузки. Под весом кабеля, наледи или под порывами ветра оболочка растягивается, рвется, и токоведущие жилы обрываются. Даже при прокладке по фасаду без троса кабель может провиснуть и оборваться под собственным весом.

Для уличной прокладки необходим специализированный магистральный кабель с тросом, ПНД-оболочкой и гидрофобным заполнением. Чтобы правильно подобрать материал, сечение и тип оболочки для ваших конкретных условий, обратитесь к нашему руководству по выбору компьютерных кабелей для стационарной прокладки, где мы подробно разобрали критерии надежности и долговечности трасс.

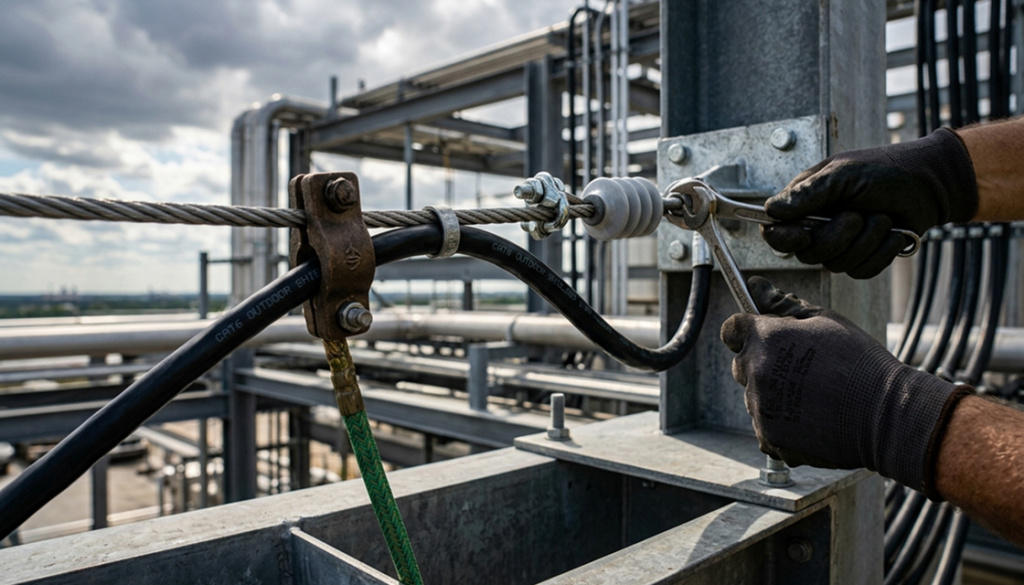

Правила монтажа: заземление троса, изоляторы и запрет натяжения оболочки

Уличная прокладка магистрального кабеля требует соблюдения специфических правил, игнорирование которых приводит к преждевременному выходу трассы из строя или созданию угрозы безопасности:

Заземление несущего троса

Стальной трос при уличной прокладке может накапливать статический заряд и подвергаться воздействию наведенных токов от близлежащих линий электропередач или разрядов молнии. Трос должен быть заземлен на обоих концах трассы с помощью специальных заземляющих шин. Это защитит сетевое оборудование от грозовых перенапряжений и обеспечит безопасность монтажников при обслуживании.

Важно: Заземляется именно стальной трос, а не экранирование (его в уличном UTP нет). Это требование безопасности, а не защиты сигнала.

Использование изоляторов при воздушной подвеске

При прокладке кабеля между зданиями или опорами используются специальные анкерные зажимы и подвесные крючья. Критически важно: между тросом и опорой должен быть установлен диэлектрический изолятор, который предотвращает электрический контакт троса с металлическими конструкциями здания или опоры. Это исключает риск протекания блуждающих токов и наведенных напряжений.

Запрет на натяжение кабеля за саму оболочку

Это самое распространенное нарушение при монтаже. При протяжке кабеля усилие натяжения должно прикладываться ТОЛЬКО к несущему стальному тросу, а не к внешней оболочке.

Если тянуть за оболочку:

• • Она растягивается и деформируется


• • Гидрофобный гель выдавливается из мест натяжения


• • Внутренние пары смещаются, нарушается шаг скрутки


• • При критическом усилии оболочка рвется, и кабель выходит из строя

Используйте специальные анкерные зажимы, которые обхватывают трос, не сдавливая силовую часть кабеля. При ручном монтаже применяйте монтажный чулок (кабелепроводящий захват), который распределяет нагрузку по длине троса.

Дополнительные практические рекомендации

• Технологический запас длины: Всегда закладывайте запас 15–20% на случай обхода препятствий, формирования сервисных петель у зданий или изменения маршрута.


• Минимальный радиус изгиба: При монтаже — не менее 8 внешних диаметров кабеля, при эксплуатации — не менее 4 диаметров. Резкие перегибы деформируют трос и нарушают геометрию пар.


• Защита от грызунов: В регионах с высокой активностью грызунов рекомендуется использовать бронированные версии уличного кабеля или прокладывать трассу в защитной ПНД-трубе.


• Грозозащита: На обоих концах трассы рекомендуется устанавливать устройства защиты от импульсных перенапряжений (УЗИП) для сетевого оборудования.
