Оптические пигтейлы: назначение, методы соединения и защита мест сварки (КДЗС)

Оптические пигтейлы в сетях ВОЛС: критерии выбора, технология сварки и надежная защита волоконных соединений

ВАЖНО: Оптический пигтейл имеет ОДИН коннектор и предназначен для сварки с магистральным или абонентским кабелем. Если вам нужен готовый шнур с ДВУМЯ коннекторами для соединения активного оборудования (коммутаторов, роутеров, ONT-терминалов), вам необходимы оптические патч-корды. Если вы ищете коаксиальный кабель для ТВ или витую пару для интернета, обратитесь к соответствующим разделам нашего каталога.

Оптические пигтейлы являются критически важным, но часто недооцененным компонентом волоконно-оптических линий связи (ВОЛС). Именно с их помощью осуществляется переход от «голого» магистрального или Drop-кабеля к разъемному соединению в оптическом кроссе или муфте. Качество сварки пигтейла напрямую определяет уровень потерь на всем участке сети, а неправильная защита места соединения может привести к обрыву даже при идеально выполненной сварке.

За годы практики нашей компании на сотнях объектов мы заметили, что до 60% проблем с высоким затуханием на оптических трассах возникают не из-за брака магистрального кабеля, а из-за ошибок именно на этапе сварки пигтейлов: плохого скола, загрязнения волокна или неправильной укладки защитных гильз в сплайс-кассете.

Прежде чем углубляться в специфику сварочных работ, важно понимать общую архитектуру оптических сетей. Если вы только начинаете проектировать ВОЛС и хотите разобраться в фундаментальных отличиях всех типов оптических компонентов, рекомендуем изучить наш полный гид по выбору волоконно-оптических решений (FTTH, патч-корды, пигтейлы), где мы детально разобрали роли каждого элемента сети, чтобы вы могли составить полную картину перед закупкой материалов.

Что такое пигтейл и зачем он нужен в оптической сети?

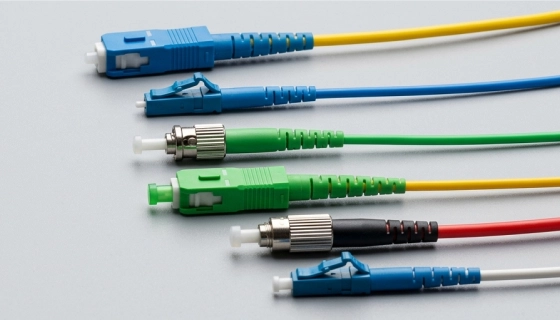

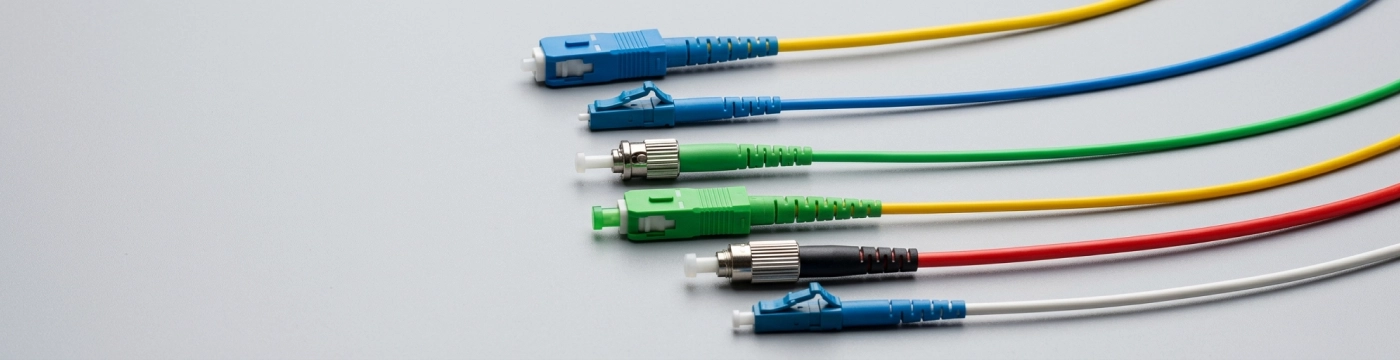

Оптический пигтейл (от англ. pigtail — «хвостик») — это короткий отрезок оптического волокна (обычно от 0.5 до 3 метров), имеющий один оптический коннектор заводского изготовления на одном конце и зачищенное «голое» волокно на другом.

Зачем он нужен?

Магистральный оптический кабель (будь то толстая бронированная магистраль или тонкий Drop-кабель FTTH) не имеет коннекторов — его невозможно просто «воткнуть» в оборудование. Пигтейл выступает переходным звеном:

1. • Один его конец (с коннектором) устанавливается в оптический кросс, муфту или патч-панель.


2. • Второй конец («голое» волокно) приваривается сварочным аппаратом к магистральному кабелю.


3. • В результате мы получаем неразрывный оптический тракт с разъемным окончанием для подключения патч-корда.

Ключевое отличие от патч-корда:

Пигтейл имеет один коннектор и предназначен для сварки. Патч-корд имеет два коннектора и предназначен для коммутации оборудования. Это принципиально разные изделия с разными требованиями к качеству и монтажу.

Процесс сварки пигтейла с магистральным кабелем

Сварка оптического волокна — это высокоточная технологическая операция, требующая специального оборудования и квалификации монтажника. Процесс состоит из нескольких критически важных этапов:

1. Подготовка волокна

Это самый ответственный этап, от которого зависит 80% успеха всей операции:

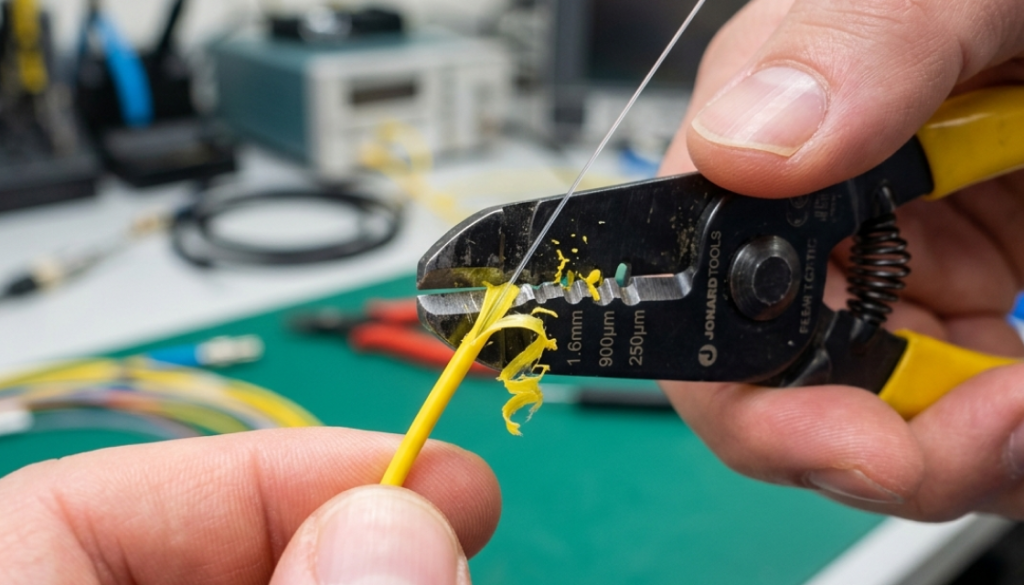

• Зачистка: С магистрального кабеля и пигтейла аккуратно снимается внешняя оболочка (стриппером), затем удаляется буферное покрытие (250 или 900 мкм) с помощью прецизионного стриппера. Важно не повредить само стекло (125 мкм).


• Очистка: Обнаженное волокно протирается безворсовой салфеткой, смоченной изопропиловым спиртом чистотой 99%+. Это удаляет остатки геля, пыль и жировые загрязнения.


• Скол: С помощью высокоточного скалывателя (cleaver) делается перпендикулярный скол торца волокна. Угол скола должен быть менее 0.5 градуса. Любой скол под углом или с «хвостиком» приведет к высоким потерям на сварке.

2. Настройка сварочного аппарата

Современные сварочные аппараты (например, Fujikura, Sumitomo, INNO) имеют автоматические режимы для разных типов волокна:

• • Выбор программы сварки в зависимости от типа волокна (SM, MM, DS, NZ-DS).


• • Калибровка электродов (разряд для очистки).


• • Установка параметров предварительного разряда (pre-fuse) и основного разряда (main-fuse) в зависимости от условий окружающей среды (температура, влажность, высота над уровнем моря).

3. Контроль потерь на сварке (рефлектометрия)

После выполнения сварки аппарат автоматически оценивает потери на соединении по методу PAS (Profile Alignment System) или LID (Local Injection and Detection). Качественная сварка должна иметь потери не более 0.02–0.05 дБ.

Для окончательной проверки используется оптический рефлектометр (OTDR), который посылает импульс в волокно и анализирует обратное рассеяние. Рефлектограмма показывает:

• • Точное местоположение сварки.


• • Реальные потери на каждом соединении.


• • Наличие макроизгибов или дефектов вдоль трассы.

Согласно стандарту Telcordia GR-326, потери на сварке одномодового волокна не должны превышать 0.1 дБ для большинства применений, а лучшие практики требуют значений 0.03 дБ и ниже.

Методы соединения пигтейла с магистральным кабелем

Существует два основных метода соединения, каждый из которых имеет свою область применения:

Сварка оптического волокна (основной метод)

Это неразъемное соединение, при котором торцы двух волокон сплавляются электрической дугой при температуре около 2000°C.

Преимущества:

• • Минимальные потери (0.02–0.05 дБ).


• • Высочайшая механическая прочность (после защиты КДЗС прочность сравнима с исходным волокном).


• • Долговечность (сварное соединение служит десятилетиями без деградации).


• • Стабильность параметров во времени и при изменении температуры.

Недостатки:

• • Требуется дорогостоящее оборудование (сварочный аппарат от 150 000 руб., скалыватель, стрипперы).


• • Требуется высокая квалификация монтажника.


• • Необходимо электропитание (или мощный аккумулятор).

Механические соединители (Fast Connector)

Это разъемные устройства, в которых волокна фиксируются механически (с помощью зажима, геля или эпоксидной смолы) без сварки.

Когда можно использовать:

• • Аварийный ремонт (когда нет доступа к сварочному аппарату).


• • Временные решения (например, на время строительных работ).


• • Малобюджетные проекты с единичными подключениями.


• • Работа в полевых условиях без электропитания.

Сравнение потерь:

Метод соединения	Типичные потери	Долговечность	Стоимость оборудования
Сварка	0.02–0.05 дБ	25+ лет	Высокая (от 150 000 руб.)
Механический соединитель	0.1–0.5 дБ	3–5 лет	Низкая (от 500 руб. за коннектор)

Экспертная рекомендация: Для магистральных линий, ответственных объектов и долгосрочных проектов используйте только сварку. Механические соединители допустимы только как временная мера или для единичных абонентских подключений в FTTH.

Защита мест сварки: термоусаживаемые гильзы (КДЗС)

После сварки место соединения крайне уязвимо: обнаженное стекло не имеет защитного покрытия и может сломаться от малейшего изгиба. Для защиты используется Комплектная Деталь Защиты Сварки (КДЗС) — термоусаживаемая гильза.

Конструкция КДЗС

Стандартная гильза состоит из трех элементов:

1. Термоусаживаемая трубка: Внешняя оболочка из полиолефина, которая при нагреве усаживается, создавая герметичную защиту.


2. Силовой элемент: Нержавеющая игла или керамический стержень внутри гильзы, который принимает на себя механические нагрузки и предотвращает изгиб волокна в месте сварки.


3. Термоплавкий гель: Внутренний слой, который при нагреве заполняет все пустоты, фиксируя волокно и обеспечивая гидроизоляцию.

Правила установки

1. Центрирование: Гильза должна быть надета на волокно до сварки и после сварки расположена так, чтобы место сварки находилось строго по центру силовой иглы.


2. Температура усадки: Нагрев осуществляется в специальной печи сварочного аппарата при температуре 100–120°C в течение 30–60 секунд. Недогрев приведет к неплотной усадке, перегрев — к деформации волокна.


3. Защита от изгибов: После усадки гильза должна быть уложена в сплайс-кассету или муфту без натяжения и перегибов. Минимальный радиус изгиба гильзы — 30 мм.

Размещение КДЗС в сплайс-кассетах и муфтах

Сплайс-кассета (splice tray) — это пластиковый лоток с пазами для укладки КДЗС и резерва волокна. Правильная укладка критически важна:

• • Каждая КДЗС фиксируется в отдельном пазе.


• • Гильзы не должны касаться друг друга или стенок кассеты.


• • Резерв волокна (обычно 0.5–1 метр) укладывается плавными дугами радиусом не менее 30 мм.


• • При закрытии крышки кассеты необходимо убедиться, что ни одна гильза не попала под шарнир или защелку.

Типичные ошибки при сварке пигтейлов

На основе опыта монтажа более 500 оптических линий мы выделили ошибки, которые гарантированно приводят к проблемам:

1. Плохой скол волокна (высокие потери на сварке)

   Если угол скола превышает 1 градус или на торце есть «хвостик», сварочный аппарат не сможет качественно совместить волокна. Потери на такой сварке могут достигать 0.5–1.0 дБ, а механическая прочность будет низкой.

   Решение: Регулярно меняйте лезвие скалывателя (ресурс обычно 30 000–50 000 сколов), очищайте его от пыли и проверяйте качество скола под микроскопом.



2. Загрязнение волокна (пыль, жир от пальцев)

   Даже микроскопическая пылинка или отпечаток пальца на волокне перед сваркой приведет к образованию пузыря или включения в месте сплавления. Это вызывает рассеяние света и рост потерь.

   Решение: Всегда протирайте волокно безворсовой салфеткой со спиртом перед сколом. Работайте в чистых перчатках. Не касайтесь обнаженного волокна.



3. Неправильная укладка КДЗС в кассету (риск обрыва при закрытии крышки)

   Если гильза уложена с натяжением или попадает под шарнир крышки, при закрытии кассеты волокно надломится. Сначала это вызовет рост потерь, а затем — полный обрыв.

   Решение: Укладывайте КДЗС свободно, без натяжения. Проверяйте, что все гильзы полностью помещаются в пазах и не выступают за границы кассеты.



4. Игнорирование контроля потерь

   Многие монтажники доверяют только автоматической оценке сварочного аппарата. Но аппарат оценивает потери по изображению волокон, а не по реальному прохождению света.

   Решение: Всегда проверяйте сварку рефлектометром (OTDR) с двух сторон для получения усредненного значения потерь.

Как выбрать пигтейл под вашу задачу

Правильный выбор пигтейла критически важен для обеспечения совместимости и минимальных потерь. Обратите внимание на три ключевых параметра:

1. Подбор типа волокна

   Тип волокна пигтейла должен совпадать с типом волокна магистрального кабеля:

   • • Для магистралей G.652.D используйте пигтейлы G.652.D.


   • • Для изгибостойких кабелей G.657.A1/A2 используйте пигтейлы G.657.


   • • Смешивание типов волокна (например, G.652 с G.655) приведет к высоким потерям на сварке из-за разного диаметра модового поля.


2. Выбор типа полировки коннектора

   Тип полировки коннектора пигтейла должен соответствовать типу полировки в оптическом кроссе и активном оборудовании:

   • • Для цифровых сетей (GPON, Ethernet) — полировка UPC (синий коннектор).


   • • Для аналоговых систем (CATV) — полировка APC (зеленый коннектор).



   Никогда не смешивайте UPC и APC в одной линии — это вызовет колоссальные потери и повреждение оборудования.



3. Выбор длины

   Длина пигтейла зависит от типа кросса и расстояния до сплайс-кассеты:

   • • Стандартные пигтейлы: 1 м, 1.5 м, 2 м, 3 м.


   • • Для компактных кроссов достаточно 1 м.


   • • Для напольных шкафов с удаленной сплайс-кассетой может потребоваться 2–3 м.



   Избыточная длина создает беспорядок в кроссе и увеличивает риск случайного повреждения при обслуживании.

Теперь вы обладаете глубоким пониманием того, как правильно выполнить сварку пигтейла, как защитить место соединения с помощью КДЗС и как избежать типичных ошибок, приводящих к высоким потерям или обрывам. Однако пигтейл — это лишь один из элементов оптической сети. Для комплексного понимания того, как спроектировать всю трассу от магистрали до абонента, включая выбор кабеля и готовых шнуров для коммутации, вернитесь к нашему полному гиду по выбору волоконно-оптических решений и комплектующих, где мы разобрали все этапы построения надежной ВОЛС.
