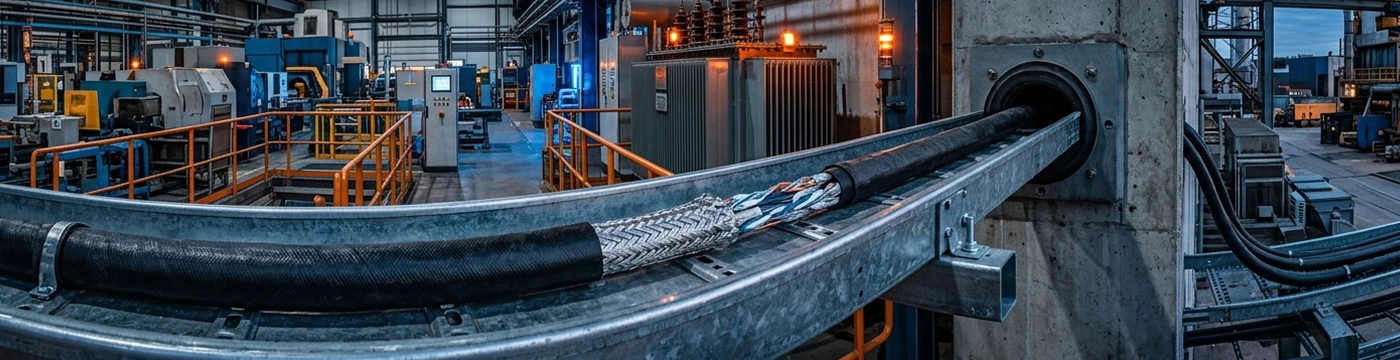

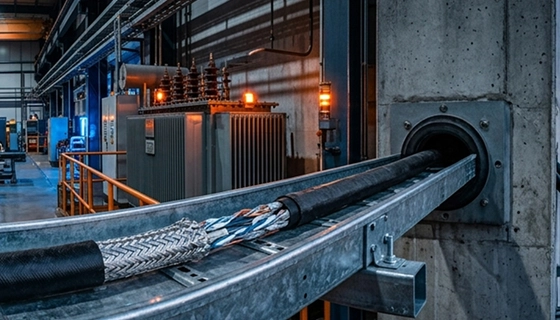

От производства до магистральных трасс: где критична максимальная защита сигнала
Организация сетевой инфраструктуры в промышленных зонах или при прокладке магистралей между зданиями, подверженными суровым погодным условиям и мощным электромагнитным полям, требует применения специализированных решений. В таких средах стоимость простоя оборудования из-за обрыва связи или потери пакетов данных может исчисляться миллионами рублей. Обычные офисные кабели здесь быстро выходят из строя или не обеспечивают стабильную передачу данных из-за критических наводок. Для этих задач создан промышленный уличный экранированный кабель (FTP/SFTP), сочетающий в себе максимальную защиту сигнала и физическую прочность.
Прежде чем углубляться в специфику промышленного экранирования, важно понимать общую архитектуру построения локальных сетей. Если вы только начинаете проектировать инфраструктуру и хотите разобраться в фундаментальных отличиях всех типов проводников, рекомендуем изучить наш полный гид по выбору витой пары (UTP, FTP, уличные), где мы детально разобрали физические принципы работы скрутки и поможем составить общую картину перед закупкой материалов.

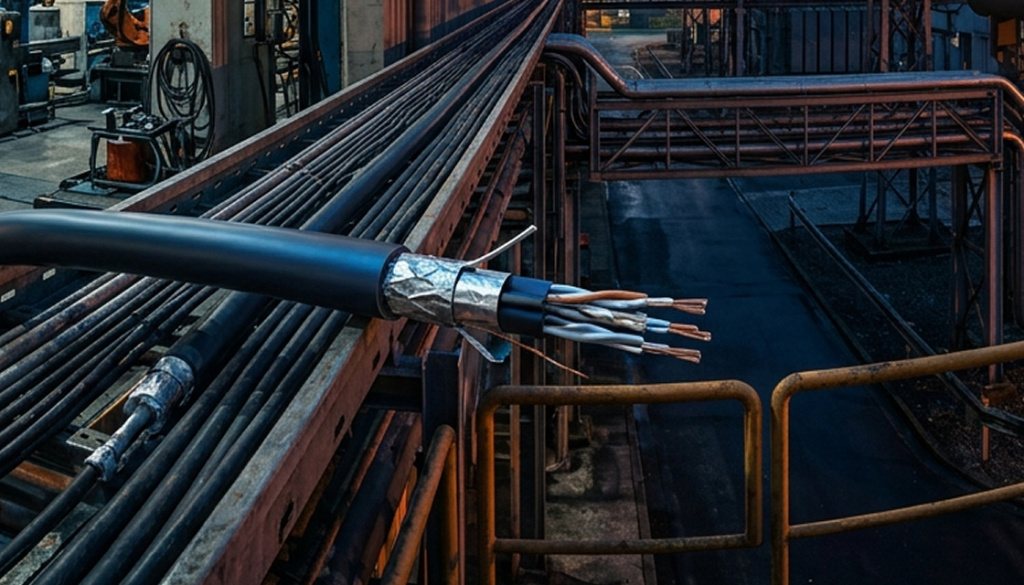

Двойная защита: как сочетаются экран и уличная ПНД-оболочка с тросом
Промышленный уличный кабель FTP представляет собой сложную гибридную конструкцию, где каждый слой решает свою задачу по защите как от электромагнитных, так и от физических и химических угроз:
- Многоуровневое экранирование (Клетка Фарадея). В зависимости от маркировки (F/UTP, SF/UTP или S/FTP), кабель имеет общий экран из алюминиевой фольги, медной луженой оплетки или их комбинацию. Фольга обеспечивает 100% покрытие для защиты от высокочастотных помех, а оплетка придает механическую прочность экрану при изгибах и обеспечивает низкое сопротивление для заземления. Этот барьер блокирует проникновение внешних электромагнитных помех (EMI) к сигнальным парам и предотвращает излучение полезного сигнала наружу.
- Светостабилизированная ПНД-оболочка. Внешний слой изготавливается из черного полиэтилена низкого давления (ПНД или HDPE) с обязательным добавлением технической сажи. Этот материал химически инертен: он не боится ультрафиолета, озона, кислотных дождей, масел и растворителей. В отличие от хрупкого на морозе ПВХ, ПНД сохраняет эластичность при экстремальных перепадах температур от -40°C до +60°C, не трескаясь при монтаже зимой.
- Встроенный несущий стальной трос. Интегрированный в конструкцию оцинкованный стальной трос (или проволока) принимает на себя 100% механических нагрузок при воздушной подвеске. Он предотвращает растяжение и разрыв медных жил под весом самого кабеля, наледи или при сильных порывах ветра, исключая микроизгибы, которые разрушают целостность сигнала.
Специфика использования на промышленных объектах
Применение такого кабеля диктуется жесткими условиями эксплуатации, где компромиссы недопустимы, а надежность сети является вопросом безопасности и непрерывности бизнес-процессов:
- Заводы, фабрики и котельные. Работа мощных электродвигателей, частотных преобразователей (VFD), сварочных аппаратов и пусковых реле генерирует колоссальные электромагнитные и радиочастотные всплески. Неэкранированный кабель в таких условиях будет работать как антенна, постоянно теряя пакеты данных. Это приводит к сбоям в работе систем промышленной автоматизации (АСУ ТП), видеонаблюдения и IP-телефонии.
- Прокладка в общих кабельных каналах вместе с силовыми линиями. На промышленных объектах или в старых зданиях часто физически отсутствует возможность разнести слаботочные и силовые трассы на безопасное расстояние (минимум 30–50 см). Экранированный кабель позволяет прокладывать сеть в одном лотке с силовыми кабелями 380В, надежно защищая цифровой сигнал от индуктивных наводок.
- Защита от наведенных токов и грозовых разрядов. Длинные уличные трассы действуют как гигантские антенны, накапливая статическое электричество и принимая наведенные токи от близлежащих линий электропередач или грозовых разрядов. Металлический экран и трос, при условии их правильного заземления, безопасно отводят этот опасный потенциал в землю, защищая дорогостоящие коммутаторы и маршрутизаторы от выгорания портов.
Чтобы наглядно оценить необходимость инвестиций в защищенный кабель, мы составили матрицу соответствия промышленных угроз и конструктивных решений:
|
Тип промышленной угрозы |
Почему обычный или базовый уличный кабель не справляется |
Как решает проблему промышленный уличный FTP |
|---|---|---|
| Мощные электромагнитные помехи (сварка, частотные преобразователи, генераторы) | Неэкранированный кабель работает как антенна, ловит наводки, что приводит к потере пакетов и разрывам связи в системах АСУ ТП. | Многоуровневый экран (фольга + оплетка) создает эффект «клетки Фарадея», блокируя проникновение EMI-помех к сигнальным парам. |
| Агрессивная внешняя среда (УФ-излучение, озон, перепады от -40°C до +60°C) | ПВХ-оболочка теряет пластификаторы, «дубеет» на морозе и растрескивается под солнцем за 1–2 сезона. | Светостабилизированная черная оболочка из ПНД (HDPE) с добавлением сажи химически инертна и сохраняет эластичность десятилетиями. |
| Механические нагрузки (ветер, наледь, провисание на пролетах) | При воздушной подвеске без троса оболочка растягивается, что ведет к деформации шага скрутки и обрыву медных жил. | Встроенный оцинкованный стальной трос принимает на себя 100% нагрузки на разрыв, защищая токоведущие жилы от натяжения. |
| Попадание влаги при микроповреждениях (прокол веткой, надрез при монтаже) | Вода капиллярно распространяется вдоль жил, вызывая быструю коррозию меди и рост сопротивления. | Гидрофобный гель или водоблокирующая нить мгновенно разбухают или вытесняют влагу, локализуя повреждение. |
| Грозовые разряды и наведенные токи от ЛЭП | Накопленный статический заряд или наведенный ток уходит в порт коммутатора, выжигая сетевое оборудование. | Металлический экран и стальной трос, при правильном двустороннем заземлении, безопасно отводят опасный потенциал в землю (ГЗШ). |
Как видно из таблицы, переплата за промышленный FTP окупается за счет отсутствия простоев сети и необходимости повторного дорогостоящего монтажа.
Сравнение: когда выбрать уличный UTP, а когда переплатить за уличный FTP?
Не каждая уличная трасса требует дорогостоящего экранирования. Чтобы принять взвешенное решение и обосновать бюджет, используйте этот чек-лист для оценки уровня угроз:
- 1. Проходит ли трасса ближе 1 метра к высоковольтным линиям, трансформаторным подстанциям или силовым шкафам? (Если да -> необходим FTP/SFTP).
- 2. Есть ли рядом мощные источники импульсных помех (генераторы, сварочные посты, промышленные станки, лифтовое оборудование)? (Если да -> необходим FTP/SFTP).
- 3. Находится ли объект в регионе с высокой грозовой активностью или на открытой возвышенности? (Если да -> необходим FTP с обязательным профессиональным заземлением).
- 4. Это простая связь между двумя жилыми зданиями в тихом поселке без мощного электрооборудования? (Если да -> достаточно более бюджетного уличного неэкранированного кабеля UTP с тросом).
Переплачивать за экран имеет смысл только тогда, когда реальные физические угрозы целостности сигнала подтверждены условиями среды. Однако стоит учитывать совокупную стоимость владения (TCO): дешевый кабель, который придется менять через год из-за разрушения оболочки или наводок, обойдется дороже из-за стоимости повторных монтажных работ.
Особенности заземления уличного экранированного кабеля
Экранирование работает исключительно как единая система. Если цепь заземления разорвана, металлический экран превращается в антенну, усугубляя помехи и создавая угрозу для оборудования. Для уличных промышленных трасс правила особенно строги:
- Двустороннее заземление и уравнивание потенциалов. И несущий стальной трос, и дренажный провод экрана должны быть подключены к главной заземляющей шине (ГЗШ) на обоих концах трассы. Это выравнивает электрические потенциалы зданий и предотвращает протекание опасных блуждающих токов через сетевое оборудование.
- Использование экранированных промышленных коннекторов. Обычные пластиковые разъемы RJ45 здесь категорически недопустимы. Требуются коннекторы с металлическим корпусом и специальными зажимными «усиками» или обжимной гильзой, которые при монтаже надежно прижимают фольгу и дренажный провод к корпусу, замыкая контур заземления.
- Сплошной экранированный тракт. Весь пассивный путь должен быть металлическим: экранированные патч-панели в шкафу и экранированные настенные розетки (кейстоуны) на конечном объекте. Все эти элементы должны быть соединены с шиной заземления.
Чтобы избежать типичных ошибок при проектировании таких сложных трасс, правильно рассчитать допустимую длину сегмента и подобрать совместимые компоненты, мы рекомендуем обратиться к нашему руководству по выбору и прокладке компьютерных кабелей, где детально разобраны все этапы монтажа и критерии надежности. Только комплексный подход к выбору компонентов и их заземлению гарантирует бесперебойную работу сети на десятилетия.
Практический чек-лист приемки промышленной трассы
- 1. Оболочка кабеля не имеет надрывов, а трос надежно закреплен в анкерных зажимах.
- 2. Дренажный провод и трос подключены к шине заземления с обеих сторон.
- 3. Сопротивление заземления проверено и соответствует нормам (обычно не более 4 Ом).
- 4. Используются только металлические экранированные коннекторы и патч-панели.
- 5. Кабель проложен с соблюдением минимального радиуса изгиба (не менее 8 внешних диаметров при монтаже).
